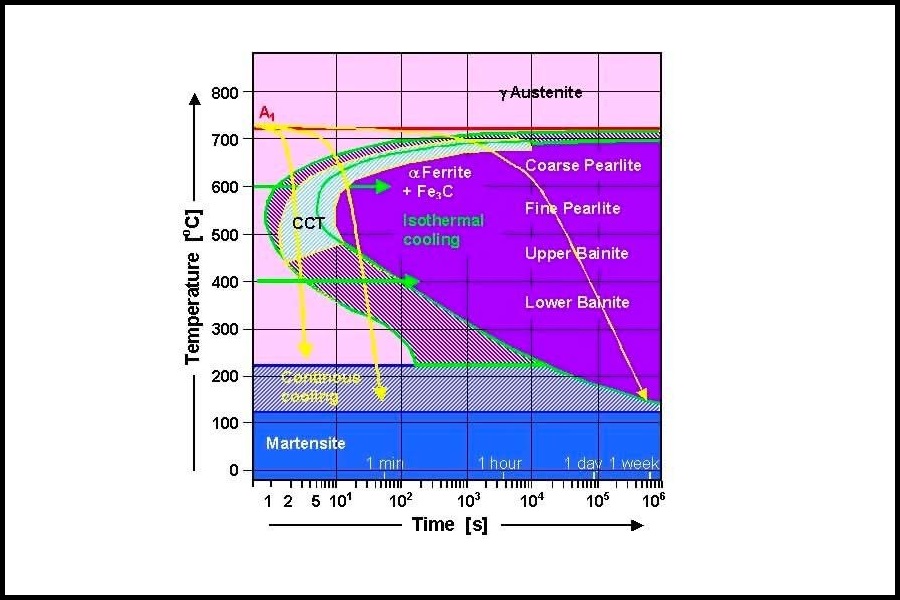

تفاوت نمودار TTT و CCT | فرآیند دستیابی به ریزساختار ایده‌آل در فولاد

دو نمودار TTT (Time-Temperature-Transformation) و CCT (Continuous Cooling Transformation) که به عنوان نقشه راه تحولات فازی در فولادها عمل می‌کنند، با وجود شباهت‌های ظاهری، اطلاعات کاملا متفاوتی را در اختیار ما قرار می‌دهند. انتخاب نادرست بین این دو نمودار می‌تواند منجر به شکست در دستیابی به خواص مکانیکی مورد نظر شود. در این مطلب تفاوت نمودار TTT و CCT و کاربرد هر یک در صنعت را به‌صورت دقیق بررسی می‌کنیم.

نمودار TTT چیست؟

نمودار TTT (زمان-دما- دگرگونی) یک ابزار آزمایشگاهی قدرتمند برای درک سینتیک یا سرعت دگرگونی فازی در شرایط ایزوترمال (دمای ثابت) است. این نمودار به ما می‌گوید اگر یک فولاد آستنیته را به سرعت تا دمای مشخصی سرد کرده و در همان دما نگه داریم، چه مدت زمان لازم است تا ریزساختارهای مختلفی مانند پرلیت، بینیت یا فریت شکل بگیرند. در واقع، TTT نقشه زمان‌بندی دگرگونی‌ها در یک دمای ثابت و مشخص است.

شرایط ایزوترمال اساس نمودارهای TTT هستند

برای رسم نمودار TTT، چندین نمونه کوچک از یک فولاد مشخص را تا دمای آستنیته حرارت می‌دهند تا ساختار کاملا یکنواخت شود. سپس هر نمونه به سرعت (کوئنچ) به یک دمای مشخص زیر دمای یوتکتوئید منتقل شده و در آن دمای ثابت نگه داشته می‌شود. در زمان‌های مختلف، نمونه‌ها از کوره خارج و به سرعت سرد می‌شوند تا دگرگونی‌ها متوقف شود. با بررسی میکروسکوپی هر نمونه، درصد فازهای تشکیل شده مشخص و منحنی‌های شروع و پایان تحول رسم می‌شوند.

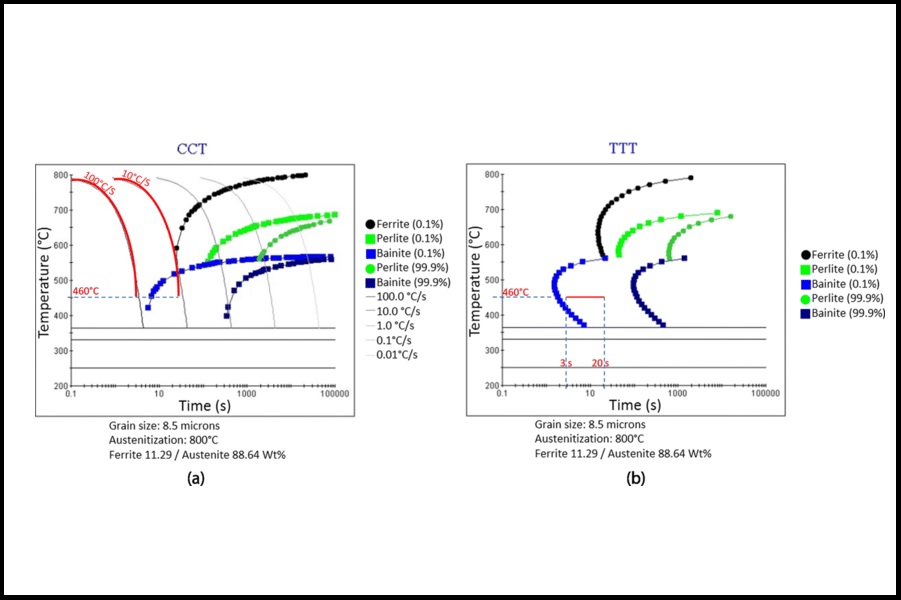

تحلیل نمودار TTT

نمودار TTT معمولا دارای دو منحنی C شکل است. منحنی سمت چپ نشان‌دهنده زمان شروع دگرگونی و منحنی سمت راست، زمان پایان آن است. فضای بین این دو منحنی، منطقه‌ای است که در آن آستنیت به فازهای دیگر مانند پرلیت یا بینیت تبدیل می‌شود. در دماهای بالاتر، پرلیت درشت و در دماهای پایین‌تر، پرلیت ریز تشکیل می‌شود. در دماهای پایین‌تر از دماغه نمودار، ساختار بینیت شکل می‌گیرد. درک تفاوت نمودار TTT و CCT از همین نقطه شروع می‌شود.

مفهوم دماغه و اهمیت آن در نمودار نمودار TTT

برجسته‌ترین نقطه در منحنی شروع دگرگونی که به محور زمان نزدیک‌تر است، دماغه نام دارد. این نقطه نشان‌دهنده کوتاه‌ترین زمان لازم برای شروع یک دگرگونی فازی است. برای جلوگیری از تشکیل فازهای نرم مانند پرلیت و دستیابی به ساختار کاملا مارتنزیتی، باید نمونه را با سرعتی آن‌قدر زیاد سرد کرد که منحنی سرمایش از سمت چپ دماغه عبور کند. این مفهوم، پایه و اساس فرآیندهای سخت‌کاری فولاد است و درک آن، درک تفاوت نمودار TTT و CCT را عمیق‌تر می‌کند.

نگاهی به نمودار CCT

نمودار CCT (دگرگونی در سرمایش پیوسته) ابزاری بسیار کاربردی‌تر برای مهندسان صنعت است، زیرا تحولات فازی را حین سرد شدن پیوسته قطعه از دمای آستنیته مدل‌سازی می‌کند. برخلاف شرایط ایزوترمال نمودار TTT، فرآیندهای صنعتی واقعی مانند کوئنچ در آب، روغن یا هوا شامل سرد شدن با یک نرخ مشخص هستند. نمودار CCT دقیقا تاثیر این نرخ‌های سرمایش مختلف بر ریزساختار نهایی را نشان می‌دهد و به همین دلیل، ارتباط مستقیم‌تری با واقعیت تولید دارد.

نقش نرخ سرمایش در نمودارهای CCT

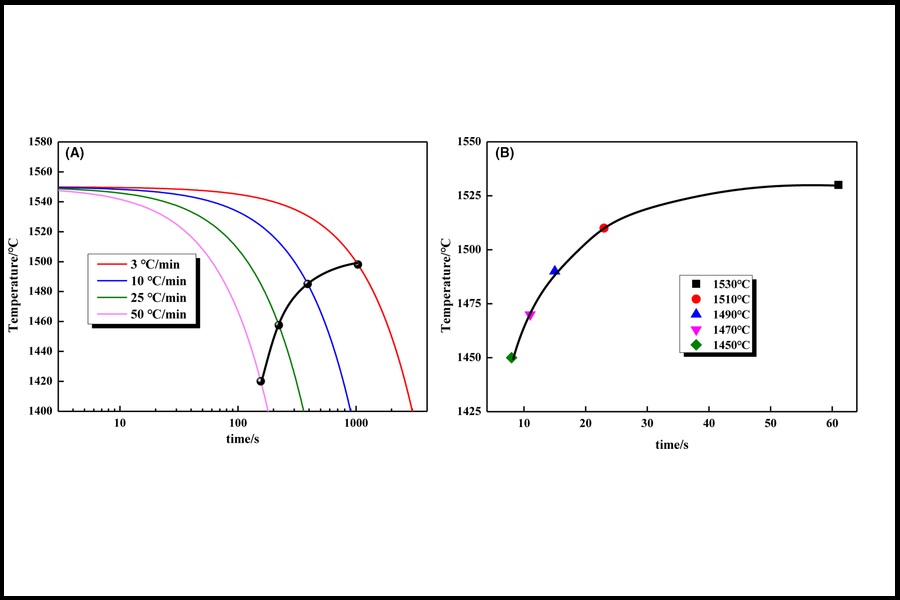

برای رسم نمودار CCT، نمونه‌های آستنیته شده با نرخ‌های سرمایش مختلف و پیوسته (مثلا ۱، ۱۰ یا ۱۰۰ درجه سانتی‌گراد بر ثانیه) سرد می‌شوند. در طول این فرآیند، تغییرات فازی ثبت شده و ریزساختار نهایی هر نمونه بررسی می‌شود. نتیجه، مجموعه‌ای از منحنی‌های سرمایش است که روی نواحی تشکیل پرلیت، بینیت و مارتنزیت قرار گرفته‌اند. هر منحنی سرمایش، یک فرآیند کوئنچ خاص را شبیه‌سازی می‌کند. اصلی‌ترین تفاوت نمودار TTT و CCT در همین روش سرد کردن نهفته است.

چرا نمودارهای CCT اهمیت بالایی در صنعت دارند؟

نمودارهای CCT به مهندسان اجازه می‌دهند تا به طور مستقیم پیش‌بینی کنند که با سرد کردن یک قطعه در یک محیط خاص (آب، روغن، هوا) چه ریزساختاری به دست می‌آید. مهم‌ترین اطلاعاتی که از این نمودار استخراج می‌شود، نرخ سرمایش بحرانی است؛ یعنی حداقل نرخ سرمایشی که برای جلوگیری از تشکیل فازهای غیرمارتنزیتی و دستیابی به ساختار ۱۰۰٪ مارتنزیت لازم است. این اطلاعات برای طراحی فرآیندهای سخت‌کاری، انتخاب محیط کوئنچ و کنترل خواص مکانیکی قطعات فولادی حیاتی است.

کلیدی‌ترین تفاوت نمودار TTT و CCT

اگرچه هر دو نمودار TTT و CCT دگرگونی‌های آستنیت را بررسی می‌کنند، اما شرایط و نتایج آن‌ها متفاوت است. درک تفاوت نمودار TTT و CCT به مهندسان کمک می‌کند تا ابزار مناسب را برای تحلیل یا طراحی فرآیند خود انتخاب کنند. جدول زیر یک مقایسه جامع بین این دو نمودار ارائه می‌دهد.

تفاوت نمودار TTT و CCT در شکل و موقعیت منحنی‌ها

یکی از بارزترین تفاوت‌های بصری، موقعیت منحنی‌ها است. در نمودار CCT، نواحی تحول مانند تشکیل پرلیت و بینیت نسبت به نمودار TTT به سمت زمان‌های طولانی‌تر (راست) و دماهای پایین‌تر (پایین) منتقل می‌شوند. دلیل این امر این است که در سرمایش پیوسته، قطعه زمان کمتری را در دماهای بالا که نفوذ و جوانه‌زنی سریع‌تر است، سپری می‌کند. این جابجایی منحنی‌ها یک نکته کلیدی در درک تفاوت نمودار TTT و CCT است.

چگونه تفاوت نمودار TTT و CCT بر انتخاب عملیات حرارتی تاثیر می‌گذارد؟

درک تفاوت نمودار TTT و CCT تنها یک بحث تئوریک نیست، بلکه تاثیر مستقیمی بر طراحی و اجرای موفقیت‌آمیز فرآیندهای عملیات حرارتی دارد. انتخاب نمودار اشتباه می‌تواند منجر به پیش‌بینی‌های نادرست و در نتیجه، عدم دستیابی به خواص مکانیکی مطلوب در قطعه نهایی شود. هر نمودار برای دسته‌ای خاص از فرآیندها کاربرد دارد.

انتخاب فرآیند کوئنچ (Quenching): از کاربردهای اصلی نمودار CCT

فرآیند کوئنچ شامل سرد کردن سریع و پیوسته قطعه است. بنابراین، نمودار CCT ابزار اصلی برای طراحی این فرآیند است. مهندسان با استفاده از این نمودار می‌توانند اقدامات بسیار مهمی انجام دهند که در ادامه بیشتر با آن‌ها آشنا می‌شویم:

• نرخ سرمایش بحرانی را برای دستیابی به ساختار کاملا مارتنزیتی تعیین کنند
• محیط کوئنچ مناسب آب، روغن یا هوا را بر اساس نرخ خنک‌کنندگی مورد نیاز انتخاب کنند
• تاثیر ابعاد قطعه را پیش‌بینی کنند (قطعات بزرگ‌تر کندتر سرد می‌شوند و ممکن است در مرکز به ساختار مارتنزیتی نرسند)
• ریسک ترک‌خوردگی را با انتخاب نرخ سرمایش بهینه کاهش دهند.

طراحی آستمپرینگ (Austempering): کاربرد اصلی نمودار TTT

فرآیندهایی مانند آستمپرینگ و مارتمپرینگ شامل یک مرحله نگه‌داری ایزوترمال در دمای ثابت هستند. برای طراحی این فرآیندها، نمودار TTT ابزار ضروری است. در فرآیند آستمپرینگ، هدف تشکیل ساختار ۱۰۰٪ بینیتی است. برای این کار:

• قطعه تا دمای آستنیته حرارت داده می‌شود
• به سرعت تا دمایی در ناحیه بینیت بالاتر از دمای شروع مارتنزیت سرد می‌شود
• در آن دما به صورت ایزوترمال نگه داشته می‌شود تا تمام آستنیت به بینیت تبدیل شود
• در نهایت در هوا تا دمای اتاق سرد می‌شود
• زمان نگه‌داری ایزوترمال دقیقا از روی نمودار TTT استخراج می‌شود

برترین خدمات عملیات حرارتی را از سخت افزا بخواهید

درک تفاوت نمودار TTT و CCT و استفاده صحیح از آن‌ها، سنگ بنای یک عملیات حرارتی موفق است. انتخاب نادرست دما، زمان یا نرخ سرمایش می‌تواند تمام تلاش‌ها برای تولید یک قطعه با کیفیت را بی‌اثر کند. دستیابی به ریزساختار دقیق و خواص مکانیکی مورد نظر، نیازمند دانش عمیق متالورژیکی و تجهیزات پیشرفته است.

ما در سخت افزا با تکیه بر تیمی از مهندسان متخصص و کوره‌های عملیات حرارتی مدرن، آماده ارائه خدمات تخصصی برای بهینه‌سازی خواص قطعات شما هستیم. برای دریافت مشاوره تخصصی و طراحی فرآیند عملیات حرارتی متناسب با نیازهای خود، همین امروز با کارشناسان ما تماس بگیرید.

سوالات متداول

کدام نمودار برای فرآیندهای صنعتی واقعی‌تر است؟

نمودار CCT به دلیل مدل‌سازی سرمایش پیوسته، که در اکثر فرآیندهای عملیات حرارتی صنعتی مانند کوئنچ رخ می‌دهد، بسیار واقعی‌تر و کاربردی‌تر است.

چرا منحنی‌های نمودار CCT به سمت راست و پایین منتقل می‌شوند؟

زیرا در سرمایش پیوسته، قطعه زمان کمتری را در دماهای بالا (جایی که نفوذ سریع است) سپری می‌کند. بنابراین، برای شروع تحول به زمان بیشتری نیاز است.

آیا می‌توان با استفاده از این نمودارها سختی نهایی قطعه را پیش‌بینی کرد؟

بله. با پیش‌بینی ریزساختار نهایی (پرلیت، بینیت یا مارتنزیت)، می‌توان سختی تقریبی قطعه را تخمین زد، زیرا هر یک از این فازها سختی مشخصی دارند.
