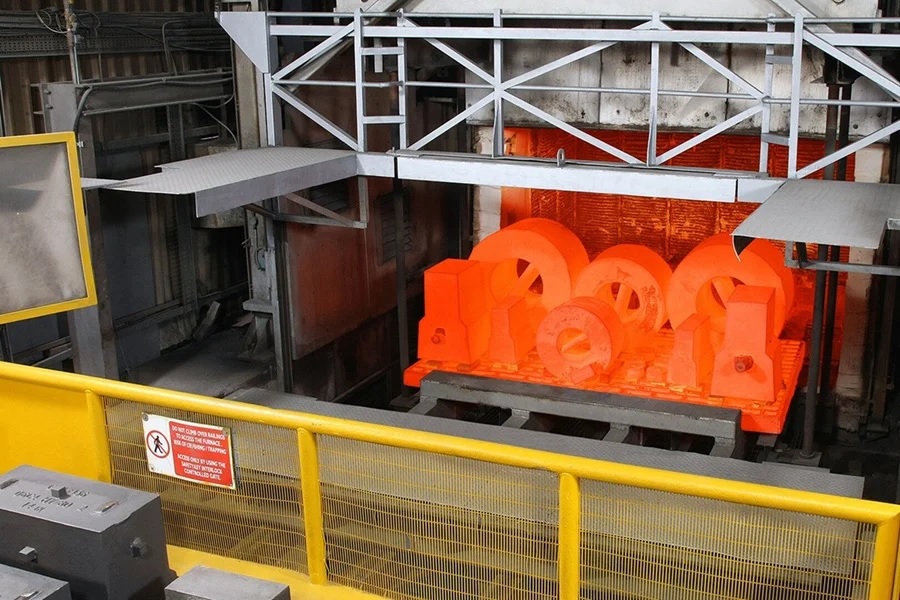

ساخت کوره صنعتی یکی از فرایندهای حیاتی برای راه‌اندازی خطوط و زنجیره تولید بسیاری از صنایع به شمار می‌آید. این تجهیزات، نقش مستقیم در انجام عملیات‌های متالورژی، ذوب، خشک‌سازی، عملیات حرارتی و سایر فرایندهای وابسته به گرما دارند. انتخاب درست نوع کوره، طراحی مهندسی‌شده و اجرای صحیح مراحل ساخت، می‌تواند تفاوت قابل‌توجهی در راندمان حرارتی، مصرف انرژی و کیفیت نهایی فرایند تولیدی ایجاد کند. ما در مجموعه سخت‎‌افزا خدمات حرفه‌ای ساخت کوره صنعتی را ارائه می‌دهیم.

منظور از ساخت کوره صنعتی چیست؟

منظور از ساخت کوره صنعتی، برنامه‌ریزی، محاسبات مهندسی و اجرای تجهیزات حرارتی پیشرفته‌ای است که برای انجام فرایندهای گرمایشی مانند ذوب، عملیات حرارتی، خشک‌کردن یا پخت مواد در صنایع مختلف به کار می‌روند. این فرایند شامل تحلیل نیاز حرارتی، انتخاب متریال نسوز، ساخت سازه فلزی، نصب سیستم‌های کنترلی و تست عملکرد نهایی است. شرکت سخت‌افزا با بهره‌گیری از تیم تخصصی در حوزه متالورژی صنعتی، خدمات طراحی و ساخت انواع کوره‌های صنعتی را مطابق با نیازهای اختصاصی کارخانه‌ها و کارگاه‌های حرفه‌ای ارائه می‌دهد.

انواع کوره‌های صنعتی و کاربرد آن‌ها

پیش از ورود به مراحل اجرایی ساخت کوره صنعتی، آشنایی دقیق با انواع رایج این تجهیزات ضرورت بالایی دارد. نوع کوره، کاربرد آن و شرایط بهره‌برداری، به طور مستقیم بر طراحی، مصالح مصرفی و سیستم کنترل اثر می‌گذارد. بسته به نوع صنعت، ظرفیت تولید، نوع سوخت و دمای مورد نیاز، کوره‌ها در مدل‌ها و فرم‌های مختلف طراحی می‌شوند که هرکدام ویژگی‌های خاص خود را دارند.

انواع کوره‌های صنعتی پرکاربرد به شرح زیر هستند:

• کوره با سوخت گازی یا مایع: این کوره‌ها بر پایه احتراق مستقیم کار می‌کنند و در صنایع ریخته‌گری، ذوب فلزات و تولید آجرهای نسوز کاربرد دارند
• کوره الکتریکی مقاومتی یا القایی: با بهره‌گیری از انرژی الکتریکی، امکان کنترل دقیق دما را فراهم می‌کنند و در صنایع با نیاز به دقت بالا استفاده می‌شوند
• کوره خلا: مناسب فرایندهای حساس مانند ذوب آلیاژهای خاص یا عملیات حرارتی در نبود اکسیژن

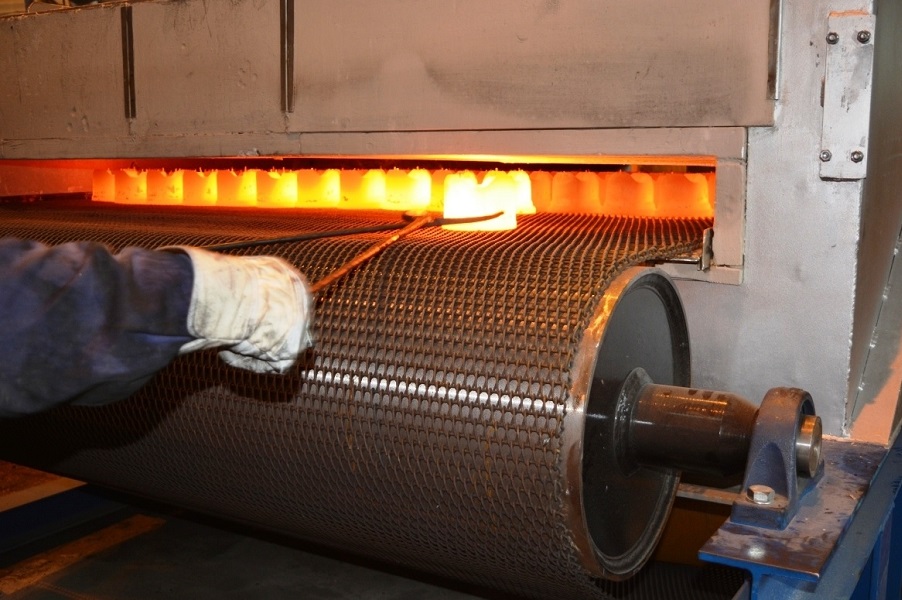

• کوره تونلی و پیوسته: در خطوط تولید با ظرفیت بالا کاربرد دارند و انتقال قطعات به‌صورت خودکار انجام می‌شود
• کوره بوته‌ای یا واگنی: برای شارژ و تخلیه آسان مواد در کارگاه‌های متوسط و کوچک مناسب هستند

نوع کوره بر پایه ملاحظاتی مانند فضای نصب، نوع فرایند، نوع انرژی مصرفی و محدودیت‌های ایمنی انتخاب می‌شود و پایه‌گذار مراحل بعدی طراحی و ساخت است. به علاوه، این انتخاب باید با دقت و تحلیل همه‌جانبه انجام شود، چراکه هر نوع کوره، نیازمند زیرساخت‌های متفاوتی از جمله تهویه، عایق‌کاری، سیستم‌های کنترل دما و تجهیزات ایمنی خاص خود می‌باشد.

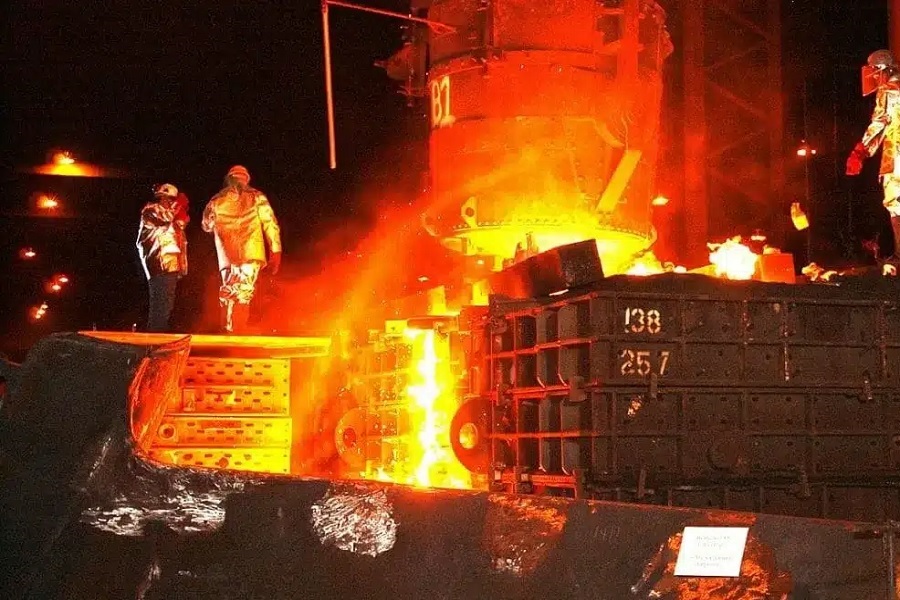

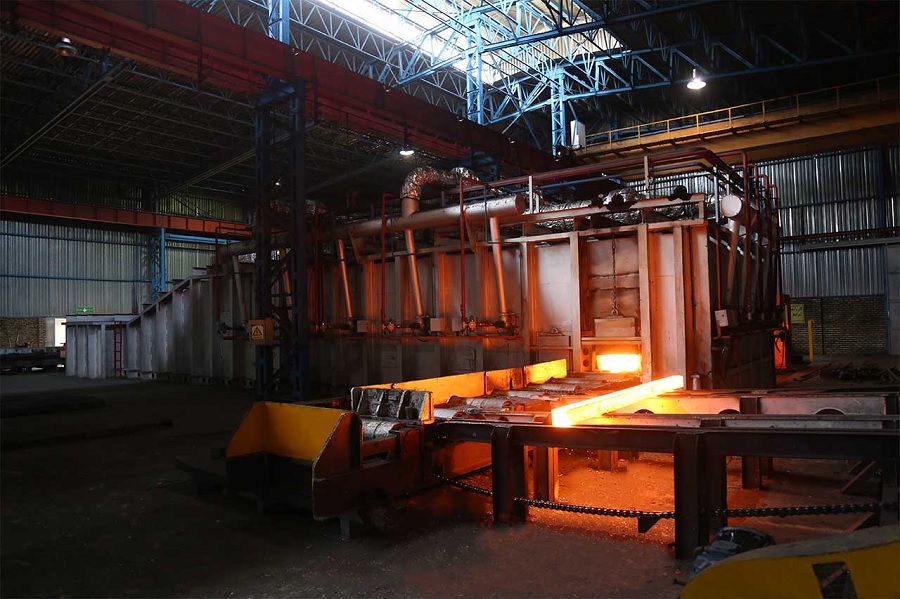

کوره صنعتی از چه تجهیزاتی بهره می‌برد؟

یک کوره صنعتی مجموعه‌ای پیچیده و هماهنگ از قطعات مکانیکی، الکترونیکی و حرارتی است که باید با دقتی مثال‌زدنی در کنار یک‌دیگر عمل کنند تا فرآیند پخت یا ذوب بدون نقص انجام شود. هر یک از این تجهیزات وظیفه خاصی در ساخت کوره صنعتی دارند که در ادامه بررسی خواهیم کرد.

مشعل کوره صنعتی

مشعل، یکی از تجهیزات مهم در ساخت کوره صنعتی است که وظیفه تبدیل انرژی سوخت به انرژی گرمایی را بر عهده دارد و کیفیت احتراق آن مستقیما بر کیفیت محصول نهایی و مصرف انرژی تاثیرگذار است. قیمت مشعل کوره صنعتی به عواملی همچون برند سازنده، نوع سوخت مصرفی (گازی، گازوئیلی یا دوگانه)، ظرفیت حرارتی (کیلوکالری) و تکنولوژی کنترل شعله بستگی دارد و انتخاب صحیح آن می‌تواند هزینه‌های جاری را به شدت کاهش دهد.

آجر نسوز کوره صنعتی

آجرهای نسوز، سپر دفاعی کوره در برابر جهنم حرارتی داخل محفظه هستند که با تحمل دماهای فوق‌العاده بالا، از ذوب شدن بدنه فلزی جلوگیری کرده و گرما را درون کوره حبس می‌کنند. این آجرها با تنوع متریال بالا، علاوه بر مقاومت حرارتی، باید در برابر شوک‌های دمایی و واکنش‌های شیمیایی نیز مقاوم باشند. در این صورت، ساخت کوره صنعتی با کیفیت بالا انجام خواهد شد.

برخی از ویژگی‌های آجر نسوز کوره صنعتی عبارتند از:

• از هدررفت حرارت محفظه اصلی جلوگیری می‌کند
• در برابر شوک‌های حرارتی ناگهانی مقاومت بالایی دارد
• حملات شیمیایی گازهای احتراق را خنثی می‌سازد
• استحکام ساختاری کوره را در دماهای بالا حفظ می‌کند
• تابش حرارتی را به سمت مواد بازتاب می‌دهد
• مصرف انرژی را در درازمدت کاهش خواهد داد

دماسنج کوره صنعتی

از دیگر تجهیزات مهم در ساخت کوزه صنعتی می‌توان به دماسنج یا سیستم ترموکوپل اشاره کرد. دماسنج چشم بینای کوره است که به اپراتور اجازه می‌دهد از اتفاقات درون کوره باخبر باشد و فرآیند را با دقت جراحی مدیریت کند. استفاده از سنسورهای دقیق و کنترلرهای دیجیتال پیشرفته باعث می‌شود تا دما دقیقا طبق نمودار تعریف‌شده پیش برود و از سوختن یا خام ماندن مواد جلوگیری شود.

فن کوره صنعتی

فن‌های سانتریفیوژ یا سیرکوله در ساخت کوره صنعتی، نقش ریه‌های سیستم را بازی می‌کنند. این تجهیزات، وظیفه بهینه‌سازی سیستم انتقال حرارت در کوره های صنعتی را بر عهده دارند. علاوه بر این، وجود فن‌های مکنده قدرتمند برای تخلیه دود و گازهای حاصل از احتراق و فرآیند شیمیایی ضروری است تا ایمنی کارگاه حفظ شود و محصول بوی نامطبوع نگیرد.

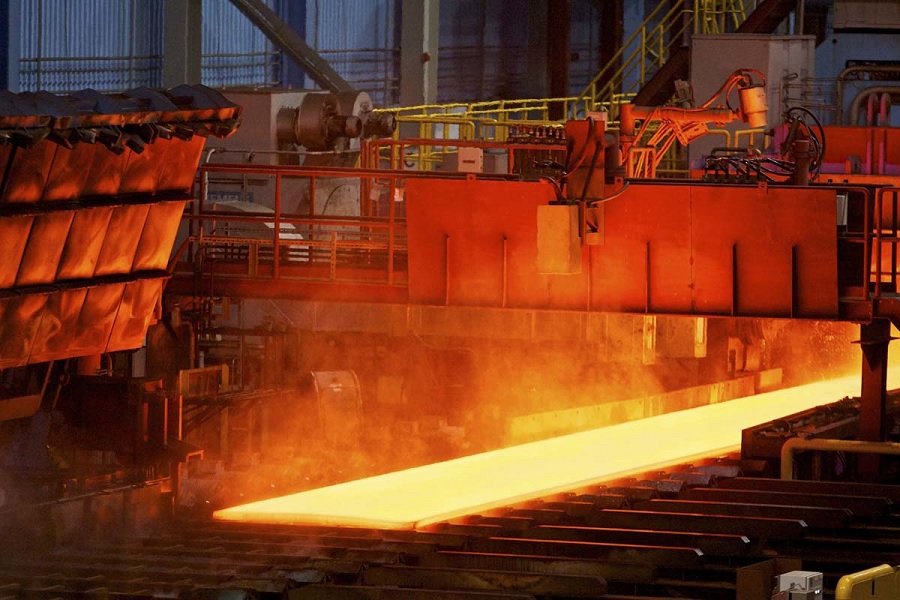

نحوه ساخت کوره صنعتی زغال به چه ترتیب است؟

برای آغاز ساخت کوره صنعتی زغال، داشتن یک نقشه ساخت کوره زغال صنعتی دقیق که تمامی ابعاد، محل قرارگیری مشعل‌ها و سیستم‌های گردش هوا را مشخص کند، الزامی است. نحوه ساخت کوره زغال صنعتی به این ترتیب می‌باشد که ابتدا بدنه اصلی با استفاده از ورق‌های فولادی مقاوم در برابر حرارت شکل‌دهی و جوشکاری می‌شود و سپس نوبت به عایق‌کاری چندلایه می‌رسد. این قسمت از کار در واقع مهم‌ترین بخش برای حفظ انرژی و جلوگیری از هدررفت حرارت است تا راندمان تولید به بالاترین حد ممکن برسد.

در مرحله بعدی، سیستم‌های کنترلی و تابلو برق که قلب تپنده دستگاه هستند، نصب می‌شوند. درستی طرز ساخت کوره زغال صنعتی مدرن، وابستگی زیادی به دقت این سنسورها دارد. برای ساخت بهترین کوره صنعتی زغال، باید از سیستم‌های سرکه‌گیر و کندانسور پیشرفته استفاده کرد تا علاوه بر تولید زغال باکیفیت و بدون شکستگی، آلایندگی‌های زیست‌محیطی کاملا حذف شوند و فرآیند پخت به صورت یکنواخت و اتوماتیک انجام بگیرد.

نگاهی به مراحل ساخت کوره القایی صنعتی

کوره القایی صنعتی ابزاری قدرتمند برای ذوب فلزات با میدان الکترومغناطیسی است که عملکرد دقیق آن به طراحی پیچیده مدار کوره القایی صنعتی و اینورترهای قدرت بستگی دارد. این سیستم بدون تماس مستقیم و با راندمانی عالی، انرژی الکتریکی را به سرعت به حرارت متمرکز تبدیل می‌کند.

مراحل ساخت کوره القایی صنعتی به شرح زیر هستند:

• طراحی و ساخت شاسی مستحکم فلزی
• پیچیدن دقیق لوله‌های مسی کویل القایی
• راه اندازی سیستم خنک‌کننده آبگرد مدار
• مونتاژ تابلو قدرت و بانک خازنی
• نصب مدارهای الکترونیکی و سنسور حرارتی
• کوبیدن خاک نسوز داخل بوته کوره

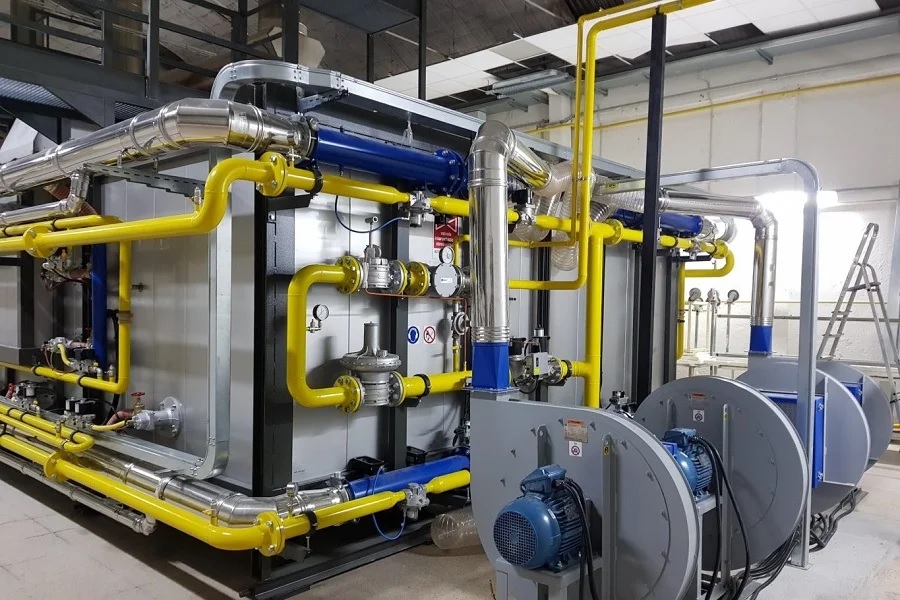

ساخت کوره گازی صنعتی به چه صورت انجام می‌شود؟

ساخت ساخت کوره گازی صنعتی نیازمند مهندسی دقیق برای ایجاد احتراق کامل و انتقال صحیح حرارت به محفظه داخلی است که طی آن شاسی‌کشی مستحکم و نصب مبدل‌های حرارتی صورت می‌گیرد. کلیدی‌ترین بخش، طراحی مسیر شعله و دودکش است تا ضمن ایمنی بالا، توزیع دما در تمام نقاط کوره یکسان باشد و مصرف سوخت بهینه شود.

مراحل ساخت این کوره عبارتند از:

• انتخاب ورق‌های فولادی نسوز و ضد زنگ
• نصب سیستم مشعل گازی با راندمان بالا
• عایق‌کاری حرارتی الیاف سرامیکی چند لایه
• اجرای دقیق شبکه لوله‌کشی گاز استاندارد
• مونتاژ تابلو فرمان و کنترل دمای دیجیتال
• تعبیه سوپاپ اطمینان و فشارسنج‌های دقیق
• طراحی ساختار آیرودینامیک دودکش خروجی گاز

نحوه ساخت کوره برقی به چه ترتیب است؟

ساخت کوره برقی فرآیندی ظریف و مبتنی بر تکنولوژی پاک است که در آن خبری از سوخت‌های فسیلی نیست و تمرکز بر تبدیل انرژی الکتریکی به حرارت خالص می‌باشد. در این روش، انتخاب المنت‌های حرارتی با آلیاژهای خاص و جاسازی دقیق آن‌ها در شیارهای دیواره کوره، نقشی حیاتی در ایجاد دمای یکنواخت و پایدار ایفا می‌کند تا محصول نهایی با کیفیتی بی‌نظیر فرآوری شود.

بدنه این کوره‌ها معمولا دوجداره هستند و با عایق‌های سبک اما فوق‌العاده مقاوم پر می‌شوند تا بدنه بیرونی کاملا خنک بماند. همچنین، سیستم‌های کنترل قدرت تریستوری و ترموستات‌های هوشمند بر روی آن‌ها نصب می‌شود تا کاربر بتواند با دقتی در حد یک درجه سانتی‌گراد، نمودار حرارتی مورد نظر خود را برای پخت یا عملیات حرارتی اجرا کند.

روش ساخت کوره صنعتی برقی

برای ساخت کوره صنعتی برقی، ابتدا شاسی و بدنه دوجداره با ورق‌های فولادی ضخیم مونتاژ شده و فضای میانی با لایه‌های متراکم الیاف سرامیکی و آجر نسوز جهت ایزولاسیون کامل پر می‌شود. سپس المنت‌های حرارتی قدرتمند با آلیاژهای خاص درون شیارهای دیواره داخلی جاسازی می‌شوند تا انرژی الکتریکی را با راندمان بالا و بدون آلایندگی به حرارت تبدیل کنند. در نهایت، با نصب ترموکوپل‌های دقیق و تابلو فرمان هوشمند، امکان کنترل اتمسفر و تنظیم دمای کوره با دقتی بالا برای عملیات حرارتی فراهم خواهد شد.

روش ساخت کوره‌های القایی 12 ولت و 220 ولت

ساخت کوره القایی 12 ولت و 220 ولت مراحل خاص خود را دارند. به طور مثال، برای ساخت کوره القایی 12 ولت که اغلب جنبه آموزشی یا ذوب فلزات در مقیاس بسیار کوچک و آزمایشگاهی دارد، از مدارات نوسان‌ساز ساده مانند ZVS و ماسفت‌های قدرت استفاده می‌شود. در این سیستم، با استفاده از یک منبع تغذیه DC ولتاژ پایین، جریان بالایی در کویل مسی ایجاد شده و میدان مغناطیسی حاصله باعث سرخ شدن سریع قطعه فلزی کوچک در مرکز سیم‌پیچ می‌شود.

در سوی مقابل، به منظور ساخت کوره القایی 220 ولت که برای کاربردهای نیمه‌صنعتی و جدی‌تر به کار می‌رود، پیچیدگی مدارات قدرت به مراتب بیشتر است و نیاز به سیستم‌های خنک‌کاری با گردش آب برای کویل و قطعات الکترونیک وجود دارد. در این کوره‌ها، برق شهر یکسو شده و سپس توسط اینورترهای قدرتمند به جریان فرکانس بالا تبدیل خواهد شد. این کار باعث می‌شود تا کوره توانایی ذوب حجم قابل توجهی از فلزات را با سرعت و راندمان بالا داشته باشد.

کوره المنتی صنعتی چیست و چگونه ساخته می‌شود؟

کوره المنتی صنعتی دستگاهی است که انرژی حرارتی خود را از طریق عبور جریان برق از سیم‌های مقاومت‌دار (المنت) تامین می‌کند. این نوع کوره صنعتی به دلیل عدم وجود شعله مستقیم، محیطی بسیار پاک و قابل کنترل برای عملیات حرارتی فراهم می‌آورد. از طرفی، کوره‌های المنتی صنعتی، برای صنایعی مانند تولید سرامیک، عملیات حرارتی فلزات و آزمایشگاه‌ها که نیاز به اتمسفر کنترل‌شده و دمای دقیق دارند، گزینه‌ای ایده‌آل به شمار می‌آیند.

برای ساخت کوره صنعتی المنتی، ابتدا المنت‌های فنری یا میله‌ای از جنس آلیاژهای کروم-نیکل یا کانتال درون شیارهای تعبیه‌شده در دیواره‌های عایق نسوز قرار می‌گیرند تا حرارت را به صورت تابشی منتقل کنند. اتصال این المنت‌ها به ترموکوپل و تابلو فرمان مجهز به SSR یا کنتاکتور، امکان کنترل دقیق دما و زمان‌بندی پخت را فراهم کرده و ساختاری منسجم و کارآمد را ایجاد می‌کند.

نگاهی به نحوه ساخت کوره زغال صنعتی بدون دود

ساخت کوره زغال صنعتی بدون دود، با تمرکز بر حفظ محیط زیست و استفاده از تکنولوژی بازیافت انرژی انجام می‌شود. برای ساخت کوره صنعتی زغال بدون دود، سیستم‌های تصفیه دود پیشرفته‌ای به کار گرفته شده‌اند. از سوی دیگر، برای طراحی این کوره‌ها، مسیر خروج گازهای حاصل از کربونیزاسیون به سمت یک محفظه احتراق ثانویه یا سیستم کندانسور هدایت می‌شود. این کار کمک می‌کند که ذرات معلق و دود کاملا حذف شده یا به فرآورده‌های جانبی مثل سرکه چوب تبدیل شوند.

علاوه بر این، بدنه کوره‌های زغال صنعتی بدون دود، باید کاملا هوابند (Sealed) باشد تا هیچ‌گونه دودی به بیرون نشت نکند و فرآیند پیرولیز در محیطی ایزوله انجام بگیرد. همچنین، با استفاده از سیستم برگشت دود، گازهای قابل اشتعال مجددا به زیر کوره هدایت شده و به عنوان سوخت استفاده می‌شوند؛ این کار هم باعث حذف آلایندگی شده و هم مصرف سوخت کوره را به شدت پایین می‌آورد.

تفاوت کوره صنعتی و سنتی زغال

کوره‌های صنعتی نماد گذر از روش‌های قدیمی و پرزحمت به دنیای اتوماسیون و کیفیت پایدار هستند و به همین دلیل است که ساخت کوره صنعتی، محبوبیت زیادی در صنایع متنوع پیدا کرده است. در سوی مقابل، ساخت کوره‌های سنتی، به مهارت فردی و شرایط جوی وابسته هستند.

تفاوت کوره صنعتی و سنتی زغال از جهات مختلف به شرح زیر هستند:

• سرعت تولید کوره صنعتی بسیار بالاتر است
• کوره سنتی برخلاف صنعتی آلودگی شدیدی دارد
• کوره صنعتی زغال یکدست و باکیفیت می‌دهد
• ساخت کوره صنعتی مراحل ساده‌تری دارد
• کوره سنتی نیازمند نظارت مداوم کارگر است
• راندمان انرژی در مدل صنعتی بیشتر است
• کوره صنعتی دارای کنترل دمای دیجیتال دقیق می‌باشد

شرکت های ساخت کوره های صنعتی چه وظایفی در قبال کارفرمایان دارند؟

شرکت‌های که در زمینه ساخت کوره صنعتی فعالیت دارند، باید به ایجاد اطمینان خاطر و تداوم تولید برای سرمایه‌گذاران متعد باشند و نقش یک شریک تجاری مطمئن را ایفا کنند. تعهد اصلی آن‌ها، تضمین کیفیت و عملکرد صحیح دستگاه در طول زمان و رفع دغدغه‌های فنی کارفرمایان است. این تعهد، باعث می‌شود که خط تولید کارفرمایان بدون مشکل و وقفه به کار خود ادامه دهد..

برخی از وظایف اصلی کارفرمایان در ساخت کوره صنعتی به شرح زیر هستند:

• ارائه خدمات گارانتی معتبر و بلند مدت
• برگزاری دوره‌های آموزشی کامل اپراتور در محل
• پشتیبانی فنی و سرویس‌های دوره‌ای منظم
• تامین قطعات یدکی اورجینال و در دسترس
• طراحی سفارشی‌سازی شده متناسب با نیاز مشتری
• مشاوره جهت راه‌اندازی بهینه خط تولید
• رعایت استانداردهای ایمنی بین‌المللی در ساخت

مراحل ساخت کوره صنعتی توسط شرکت سخت افزا

ساخت کوره صنعتی یک فرایند ترکیبی از مهندسی طراحی، تحلیل حرارتی، انتخاب مصالح، ساخت بدنه و نصب سیستم‌های کنترلی است. این مراحل باید مطابق با ظرفیت حرارتی، نوع فرایند و استانداردهای ایمنی انجام شود. در ادامه، مراحل اصلی اجرایی ساخت یک کوره صنعتی که بر اساس پارامترهای مجموعه سخت‌افزا انجام می‌شود را به صورت جامع و دقیق مورد بررسی قرار می‌دهیم.

تحلیل نیاز حرارتی و نوع فرایند

در اولین مرحله، نوع فرایند صنعتی مورد نظر تعیین می‌شود؛ برای مثال، ذوب آلومینیوم، آنیل فولاد، خشک‌کردن مواد معدنی یا عملیات حرارتی قطعات فلزی. هر فرایند به دمای خاصی نیاز دارد و ویژگی‌هایی مانند سرعت انتقال حرارت، توزیع یکنواخت دما، میزان شوک حرارتی و کنترل‌پذیری آن، باید به‌صورت عددی محاسبه شوند. نرم‌افزارهای شبیه‌سازی حرارتی مانند COMSOL و ANSYS Thermal در این مرحله برای تحلیل رفتار حرارتی نقش کلیدی ایفا می‌کنند.

خروجی این فاز، مشخص شدن دمای کاری، بازه زمانی گرمادهی، نوع سوخت یا منبع انرژی و شرایط اتمسفری داخل کوره خواهد بود. این اطلاعات به طور مستقیم در انتخاب نوع کوره، مصالح نسوز و طراحی سیستم کنترل اثرگذار است.

طراحی مهندسی و نقشه‌کشی فنی

طراحی دقیق سازه کوره باید با در نظر گرفتن بارهای حرارتی، مکانیکی و ایمنی انجام شود. ابعاد داخلی و خارجی کوره، ضخامت لایه‌های عایق، محل نصب مشعل‌ها یا المنت‌ها، مسیر گردش هوا یا گاز، نوع پایه‌ها و سیستم درب و بارگیری، همگی نیازمند نقشه‌کشی و تحلیل فنی هستند. استفاده از نرم‌افزارهای CAD مانند SolidWorks یا AutoCAD Mechanical برای ترسیم اجزای مکانیکی و نرم‌افزارهای Fluent برای تحلیل CFD در کوره‌هایی با گردش سیال داخلی اهمیت دارد.

در این مرحله، مصالح اولیه برای ساخت بدنه نیز مشخص می‌شوند و همچنین محاسبه بارهای گرمایی به انتخاب نوع عایق و مصالح نسوز کمک می‌کند. طراحی اصولی کوره نه‌تنها بهره‌وری حرارتی را افزایش می‌دهد، بلکه به کاهش مصرف انرژی و بهبود ایمنی عملکرد کمک می‌کند.

انتخاب متریال نسوز و عایق

در طراحی کوره‌های صنعتی، انتخاب مصالح نسوز از حساس‌ترین مراحل پروژه به شمار می‌رود. این متریال باید در برابر دمای بالا، شوک حرارتی، خوردگی شیمیایی ناشی از گازهای فرایندی و فشار مکانیکی مقاومت داشته باشند. به طور معمول، در کوره‌هایی با دمای زیر ۱۲۰۰ درجه سانتی‌گراد، آجرهای شاموتی، پشم سرامیک یا تخته‌های سیلیکات کلسیم مورد استفاده قرار می‌گیرند. برای دماهای بالاتر، آجرهای آلومینا، سیلیکا بالا یا حتی کاربید سیلیکون انتخاب می‌شوند.

انتخاب لایه‌های مختلف عایق نیز تابعی از مدل طراحی است. در کوره‌های حرارت مستقیم، ترکیبی از لایه‌های متراکم و سبک به‌کار می‌رود تا هم اتلاف حرارتی کاهش پیدا کند و هم از افزایش بیش از حد دمای بدنه بیرونی جلوگیری شود.

ساخت بدنه و سازه فلزی

در این مرحله، اسکلت فلزی کوره با پروفیل‌های مقاوم در برابر حرارت و فشار ساخته می‌شود. جوشکاری دقیق و ضد ترک، درزبندی صنعتی، نصب صفحات نگهدارنده مصالح نسوز و ایجاد شیارهایی برای نصب المنت یا مشعل، از جمله جزئیات کلیدی این فاز هستند. بسته به ابعاد و نوع کاربرد، شاسی‌های قابل حمل یا پایه‌های ثابت به‌کار گرفته می‌شوند.

در کوره‌های واگنی، سازه واگن، چرخ‌های مقاوم در برابر حرارت، سیستم هدایت و درب اتوماتیک نیز طراحی شده و به مرحله ساخت می‌رسد. مهم است که در این مرحله، تلورانس‌های انبساط حرارتی لحاظ شده باشند تا در زمان کارکرد، دفرمگی و آسیب به ساختار وارد نشود. همچنین، تهویه مناسب و ایجاد فضاهای خروج گاز نیز در طراحی سازه باید لحاظ شود.

نصب تجهیزات کنترلی و ایمنی

پس از تکمیل ساخت بدنه کوره، نوبت به نصب تجهیزات کنترلی و ایمنی می‌رسد. در این مرحله، هدف ایجاد یک سیستم قابل اعتماد برای کنترل دقیق دما، زمان، فشار، گازهای فرایندی و اطمینان از ایمنی عملکرد است. در کوره‌هایی با دقت بالا، از کنترلرهای PID دیجیتال یا سیستم‌های PLC استفاده می‌شود که قابلیت برنامه‌ریزی، ذخیره پروفایل‌های حرارتی و اتصال به سیستم‌های SCADA را دارند. نصب سنسورهای دقیق نظیر ترموکوپل‌های نوع K یا S، ماژول‌های کنترل توان، شیرهای برقی ایمنی، رله‌های حرارتی و هشداردهنده‌های صوتی و نوری، بخشی از اقدامات این مرحله هستند.

موارد زیر از اجزای ضروری سیستم کنترلی در کوره‌های گازسوز به شمار می‌روند:

• نصب سنسور تشخیص شعله (Flame Sensor): برای تشخیص روشن بودن شعله و جلوگیری از تزریق گاز در صورت خاموش شدن ناگهانی مشعل
• استفاده از کنترلر نسبت هوا به سوخت (Air-Fuel Ratio Controller): جهت بهینه‌سازی احتراق و جلوگیری از تشکیل گازهای سمی یا احتراق ناقص
• سیستم قطع اضطراری گاز: فعال در صورت افت فشار، نشت یا بروز خطا در عملکرد مشعل؛ از طریق شیرهای برقی ایمن یا شیرهای قطع سریع
• کابل‌کشی مقاوم در برابر حرارت: اجرای سیم‌کشی با کابل‌هایی با عایق مقاوم در دمای بالا و مطابق استاندارد IP برای محیط‌های صنعتی
• طراحی تابلو برق با ملاحظات ایمنی: استفاده از کلیدهای حفاظتی، رله‌های کنترل جریان و ماژول‌های ایمنی با جانمایی اصولی
• رعایت اصول ارگونومی اپراتور: قرار دادن کنترلرها، نمایشگرها و کلیدها در ارتفاع و زاویه مناسب برای افزایش ایمنی و سهولت کاربری

تست حرارتی و کالیبراسیون

پیش از بهره‌برداری صنعتی، لازم است عملکرد کوره از طریق آزمون‌های حرارتی اولیه و بررسی کالیبراسیون تجهیزات کنترل ارزیابی شود. در این مرحله، کوره بدون بار حرارتی روشن شده و به تدریج به دمای کاری مورد نظر می‌رسد. دما در نقاط مختلف توسط سنسورهای مستقل (غیر متصل به کنترلر) اندازه‌گیری شده و با داده‌های سیستم کنترل مقایسه می‌شود.

در صورت مشاهده انحراف در توزیع حرارت، تنظیمات مشعل‌ها یا المنت‌ها، محل نصب سنسورها یا حتی لایه‌بندی عایق مورد بازبینی قرار می‌گیرد. از جمله تست‌های مهم این مرحله می‌توان به آزمون توزیع حرارتی (Uniformity Test)، تست پاسخ‌پذیری ترموکوپل‌ها و بررسی صحت زمان‌بندی برنامه‌های حرارتی اشاره کرد.

فاکتورهای موثر بر راندمان کوره صنعتی

در عملکرد بهینه یک کوره صنعتی، عواملی مانند انتخاب سوخت، عایق‌کاری، جریان گاز، مکانیزم کنترل و حتی محل نصب، همگی در مصرف انرژی، عمر مفید و کیفیت فرآیند تاثیرگذار هستند. بررسی دقیق این عوامل به‌ویژه در مراحل پیش از ساخت، کمک می‌کند تا کوره‌ای با بهره‌وری بالا و هزینه عملیاتی پایین‌تر طراحی شود.

عوامل کلیدی در افزایش راندمان عبارتند از:

• کیفیت عایق‌بندی حرارتی: انتخاب لایه‌های عایق با ضریب هدایت پایین، نقش مستقیم در کاهش اتلاف گرمایی دارد
• نوع مشعل: مشعل‌هایی با نسبت دقیق هوا به گاز، باعث احتراق کامل و کاهش قابل‌توجهی در مصرف انرژی می‌شوند
• بازیافت گرما (Heat Recovery): استفاده از مبدل‌های حرارتی برای پیش‌گرم کردن هوای ورودی به مشعل، مصرف گاز را کاهش می‌دهد
• زمان ماند مواد در کوره: طراحی فرایند به گونه‌ای که مواد در زمان لازم و نه بیشتر در معرض حرارت قرار گیرند، مانع از اتلاف انرژی می‌شود
• چیدمان اصولی در کارخانه: قرار دادن کوره در موقعیتی که تبادل حرارتی با محیط کم باشد، باعث پایداری عملکرد آن خواهد شد

مقایسه سیستم‌های حرارتی در کوره‌ها و پارامترهای سخت افزا

در طراحی کوره‌های صنعتی، انتخاب نوع سیستم گرمایش بسته به نیاز فرایند، دمای عملیاتی، دقت کنترل، هزینه‌های سرمایه‌گذاری و نگهداری اهمیت دارد. با ارائه جدول زیر، سه سیستم متداول حرارتی را در ابعاد فنی و اقتصادی با یکدیگر مقایسه کرده‌ایم.

در صنایع سنگین که دمای بالا و حجم کاری زیاد مورد نیاز است، مشعل‌های گازی انتخاب رایجی به شمار می‌روند. از سوی دیگر، در صنایع دقیق مانند الکترونیک یا ابزارسازی، استفاده از کوره‌های الکتریکی یا القایی به‌دلیل دقت بالاتر در اولویت قرار دارند. مشاوران مجموعه سخت افزا با تکیه بر دانش فنی خود در حوزه متالوژی، بهترین انتخاب‌ها را برای مدیران صنایع ارائه می‌دهد.

سخت افزا چه استانداردهایی را در ساخت کوره صنعتی رعایت می‌کند؟

در طراحی، ساخت و بهره‌برداری از کوره‌های صنعتی، رعایت موارد ایمنی هم الزامی قانونی بوده و هم عاملی حیاتی برای پایداری خط تولید و سلامت پرسنل می‌باشد. غفلت از این اصول می‌تواند آسیب‌های انسانی، انفجار، آتش‌سوزی یا تخریب تجهیزات را به همراه داشته باشد. طراحی ایمن کوره باید بر مبنای استانداردهای بین‌المللی و ملی انجام شود و کنترل‌های دوره‌ای نیز منظم باشند.

مهم‌ترین الزامات ایمنی و استانداردهای لازم شامل موارد زیر هستند:

• استاندارد EN 746-2 (EU): برای طراحی ایمنی مشعل‌ها، سیستم‌های احتراق و تجهیزات جانبی
• کد NFPA 86 (USA): دستورالعمل ایمنی برای کوره‌های صنعتی حرارتی شامل تهویه، کنترل گاز، شعله و آلارم‌ها
• استفاده از سیستم‌های کنترل ایمنی SIL2 یا SIL3: برای صنایع پرخطر که نیاز به قطع خودکار سیستم در صورت بروز نقص دارند
• محافظت الکتریکی: تابلو برق‌ها باید دارای حفاظت اضافه جریان، کلید قطع سریع و جداسازی ایزوله‌شده در برابر نوسانات باشند
• تهویه گازهای احتراقی: طراحی خروجی دود، شومینه و مکش طبیعی یا مکانیکی باید به‌گونه‌ای باشد که تجمع گازهای خطرناک رخ ندهد

علاوه بر طراحی ایمن، آموزش اپراتورها در خصوص نحوه استفاده از سیستم کنترل، پاسخ به شرایط اضطراری و اجرای چک‌لیست‌های روزانه نقش موثری در کاهش خطرات دارد. ما در مجموعه سخت افزا با مستندسازی دقیق فرایندهای ایمنی و ثبت رویدادهای عملکردی، به تحلیل و پیشگیری از خطاهای احتمالی کمک می‌کنیم.

ساخت کوره‌های صنعتی را از سخت‌افزا بخواهید

شرکت سخت‌افزا با سابقه فعالیت تخصصی در زمینه طراحی، ساخت و بهینه‌سازی کوره‌های صنعتی، به صنایع مختلف کشور خدماتی دقیق، فنی و بر پایه استانداردهای روز ارائه می‌دهد. ما علاوه بر ساخت انواع کوره‌های مقاومتی، القایی، گازی و خلاء، در حوزه عملیات حرارتی، تست حرارتی، مشاوره فنی و کالیبراسیون نیز فعالیت می‌کنیم. اگر به‌دنبال ساخت یک کوره صنعتی مطمئن و مهندسی‌شده برای شرایط خاص تولید خود هستید، سخت‌افزا همراهی قابل اعتماد است.

سوالات متداول

چگونه می‌توان از یکنواختی حرارت در فضای داخلی کوره صنعتی اطمینان پیدا کرد؟

توزیع یکنواخت حرارت از طریق طراحی دقیق جریان هوای داغ یا گاز، نصب چند نقطه ترموکوپل و موقعیت‌یابی مناسب مشعل‌ها یا المنت‌ها قابل دستیابی است. همچنین استفاده از دیفیوزرهای حرارتی در برخی کوره‌ها توصیه می‌شود.

برای ساخت کوره صنعتی با ظرفیت بالا، چه تمهیداتی در طراحی بدنه باید در نظر گرفته شوند؟

در کوره‌های با حجم بالا، سازه باید توان تحمل انبساط حرارتی زیاد، فشار داخلی و تنش‌های مکانیکی ناشی از بارگذاری سنگین را داشته باشد. استفاده از پروفیل‌های تقویتی و طراحی با تحلیل FEM الزامی است.

کدام سیستم کنترل برای فرایندهای حرارتی پیچیده مناسب‌تر است؟

سیستم‌های PLC با قابلیت ارتباط با HMI و ماژول‌های کنترل دمای چند نقطه‌ای، بهترین گزینه برای فرایندهای حرارتی پیچیده با نیاز به تغییرات دقیق و کنترل تدریجی هستند.

در چه شرایطی استفاده از سیستم بازیافت حرارت در کوره توصیه می‌شود؟

در کوره‌هایی که گازهای داغ با دمای بالای ۴۰۰ درجه سانتی‌گراد به اتمسفر دفع می‌شوند، می‌توان از سیستم بازیافت مانند recuperator یا regenerator برای پیش‌گرمایش هوای ورودی و صرفه‌جویی در مصرف سوخت استفاده کرد.ساخت کوره صنعتی
