کوره‌های صنعتی (Industrial Furnaces) نقشی حیاتی در فرآیندهای تولیدی دارند. این سازه‌های مهندسی‌شده در زمینه‌های متنوعی مانند اجرای عملیات حرارتی فلزات تا تولید سرامیک و شیشه مورد استفاده قرار می‌گیرند. با این حال، کیفیت محصولات و توان تولید، ارتباط مستقیمی با طراحی کوره صنعتی دارد. زیرا طراحی حرفه‌ای، عملکرد بهینه، مصرف انرژی کارآمد و طول عمر بالای کوره را تضمین می‌کند. ما در مجموعه سخت‌افزا خدمات حرفه‌ای طراحی کوره صنعتی و اجرای آن را به شکل تخصصی و بر اساس استانداردهای روز دنیا ارائه می‌دهیم.

منظور از طراحی کوره صنعتی چیست؟

طراحی کوره صنعتی به مجموعه فرآیندهای فنی و مهندسی گفته می‌شود که در آن با درنظر گرفتن نوع فرآیند حرارتی، دمای کاری، ظرفیت تولید، نوع سوخت، مصرف انرژی و الزامات ایمنی، ساختار کلی و جزئیات کوره تعریف می‌شود.

برای مثال در این فرآیند، جانمایی مشعل‌ها (Burners)، سیستم اتمسفر کنترل‌شده (Controlled Atmosphere System)، دیواره‌های نسوز (Refractory Walls) و مکانیزم انتقال حرارت به دقت محاسبه و تعیین خواهد شد.

• اهداف اصلی طراحی کوره صنعتی عبارتند از:
• افزایش بهره‌وری و راندمان انرژی
• تضمین یکنواختی دمای فرآیند
• کنترل دقیق اتمسفر داخلی کوره
• افزایش عمر مفید و دوام کوره
• کاهش هزینه‌های عملیاتی و نگهداری
• دستیابی به کیفیت بالای محصول نهایی
• انطباق با استانداردهای ایمنی و محیط زیست
• کاهش زمان‌های توقف و خرابی
• بهینه‌سازی فضای اشغالی در کارخانه
• قابلیت اطمینان و پایداری در عملکرد بلندمدت

چرا طراحی حرفه‌ای کوره صنعتی مهم است؟

 از هفت صنعت کلیدی از جمله خودروسازی، هوافضا، متالورژی، صنایع دفاعی، معدن، نفت و صنعت گاز به عملکرد کوره‌های صنعتی پیشرفته وابسته‌ هستند. همچنین یکنواختی حرارتی و قابلیت اطمینان این تجهیزات مستقیما بر خواص نهایی قطعات، کاهش ضایعات، سرعت تولید و هزینه تمام‌شده اثر می‌گذارند.

طراحی حرفه‌ای کوره صنعتی با انتخاب نوع عایق، نحوه توزیع شعله، اتمسفر کنترل‌شده و مکانیزم مناسب انتقال قطعه می‌تواند باعث افزایش بهره‌وری و کاهش مصرف انرژی شده و کیفیت بالا در محصولات نهایی را تضمین کند.

دو نمونه از تاثیر طراحی بر کیفیت عملکرد کوره صنعتی:

• در کوره‌های عملیات حرارتی فولاد، طراحی مناسب سیستم توزیع حرارت و اتمسفر کنترل‌شده مانع از اکسیداسیون ناخواسته و دفرمگی قطعات در دمای بالا می‌شود
• در کوره‌های زینترینگ سرامیک، طراحی یکنواخت مسیر جریان گاز و گرمای شعله در محفظه داخلی، موجب یکپارچگی ساختاری و جلوگیری از ایجاد ترک در قطعات می‌شود

طراحی مهندسی‌شده کوره صنعتی توسط مجموعه سخت‌افزا

در سخت‌افزا، طراحی کوره صنعتی فقط به تعیین ابعاد و دمای کاری محدود نمی‌شود، بلکه با بهره‌گیری از تحلیل دینامیکی دما (Thermal Dynamic Analysis)، شبیه‌سازی جریان حرارتی (Heat Flow Simulation) و مهندسی اتمسفر، ساختاری بهینه و منطبق بر نوع فرآیند تولید ارائه می‌شود. مهندسان ما همچنین در طراحی و ساخت کوره صنعتی، تمامی فاکتورهای موثر بر عملکرد کوره را در نظر می‌گیرند. در جدول زیر می‌توانید نمونه‌ای از فاکتورهای تاثیرگذار بر کیفیت کار کوره صنعتی را مشاهده کنید.

رویکرد سفارشی‌سازی سخت‌افزا؛ کلید حل چالش‌ها

سخت‌افزا با رویکرد سفارشی‌سازی (Customization Approach)، هر کوره صنعتی را متناسب با فرآیند تولید، شرایط محیطی، محدودیت‌های فضایی و الزامات کیفی طراحی می‌کند. این روش باعث می‌شود که نحوه توزیع دما، انتخاب سیستم اتمسفر، جانمایی مشعل و نوع مکانیزم بارگذاری کاملا اختصاصی و هماهنگ با نیاز مشتری باشد. این رویکرد سفارشی، ضمن بهینه‌سازی راندمان، باعث افزایش عمر تجهیزات و کاهش هزینه‌های عملیاتی در طولانی‌مدت می‌شود.

طراحی و اجرای کوره صنعتی مداوم با خدمات سخت‌افزا

کوره‌های مداوم (Continuous Furnaces) گروهی از کوره‌های صنعتی هستند که در آن‌ها، قطعات به‌صورت پیوسته و یکنواخت از یک سمت وارد و از سمت دیگر خارج می‌شوند. در ادامه با انواع کوره صنعتی مداوم که توسط سخت‌افزا طراحی و اجرا می‌شوند، آشنا خواهید شد.

کوره تونلی (Tunnel Furnaces)

کوره تونلی، تجهیزی خطی و مداوم است که قطعات از یک سمت آن وارد شده و پس از طی مسیر مشخص در دمای کنترل‌شده از سمت دیگر خارج می‌شوند. این کوره‌ها با قابلیت تولید انبوه، پیوستگی فرآیند و اتوماسیون بالا شناخته می‌شوند. در مجموعه سخت‌افزا، طراحی کوره صنعتی تونلی با تمرکز بر افزایش راندمان حرارتی، یکنواختی دما، کاهش تلفات انرژی و تجهیز به سیستم کنترل پیشرفته انجام می‌شود.

برخی از کاربردهای کوره تونلی عبارتند از:

• عملیات آنیلینگ ورق‌های فلزی
• زینترینگ قطعات سرامیکی
• پخت لعاب در صنایع کاشی
• عملیات حرارتی آلیاژهای آلومینیوم
• خشک‌کردن و پیش‌گرم مواد اولیه
• عملیات سختکاری قطعات اتومبیل
• تولید لوازم آشپزخانه فلزی
• پیش‌گرم قالب‌های ریخته‌گری
• عملیات پیرسازی در صنایع هوایی

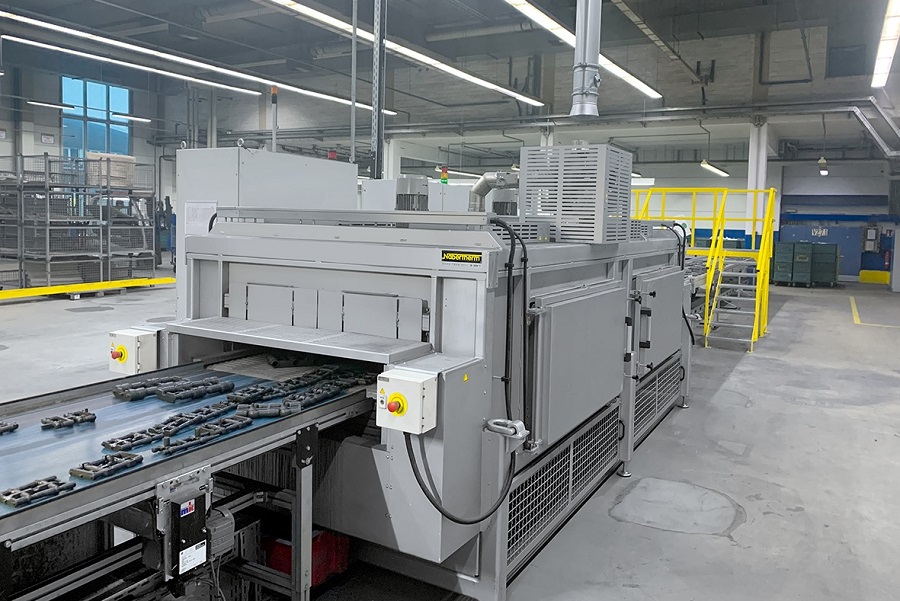

کوره کانوایری (Conveyor Furnaces)

کوره کانوایری، کوره‌ای مداوم است که در آن قطعات به‌صورت خودکار روی نقاله (Conveyor) از بخش پیش‌گرم تا خنک‌کاری جابجا می‌شوند. این کوره‌ها مناسب تولیدات با حجم متوسط تا بالا هستند و با امکان کنترل دمای یکنواخت در طول مسیر و اتوماسیون سیستم بارگیری، موجب افزایش بهره‌وری خطوط تولید می‌شوند. سخت‌افزا در طراحی این کوره‌ها، انعطاف‌پذیری در انتخاب نقاله‌های مش، زنجیری یا صفحه‌ای را متناسب با نوع قطعه و فرآیند فراهم می‌آورد.

از کاربردهای کوره کانوایری می‌توان از موارد زیر نام برد::

• عملیات آنیلینگ قطعات کوچک
• عملیات سختکاری پیچ و مهره
• پخت رنگ قطعات فلزی
• عملیات حرارتی بلبرینگ
• پخت لعاب قطعات صنعتی
• عملیات استریل‌سازی تجهیزات پزشکی
• عملیات حرارتی قطعات نظامی
• زینترینگ پودرهای فلزی
• خشک‌کردن قطعات صنعتی

طراحی و اجرای حرفه‌ای کوره صنعتی غیرمداوم توسط سخت‌افزا

کوره‌های غیرمداوم (Batch Furnaces) تجهیزاتی هستند که عملیات حرارتی در آن‌ها به‌صورت نوبتی و در دسته‌های مجزا انجام می‌شود. این نوع کوره‌ها مناسب قطعاتی با ابعاد و ویژگی‌های متنوع‌ هستند و در صنایع نیازمند انعطاف‌پذیری در زمان‌بندی و شرایط فرآیند، کاربرد فراوان دارند. در این کوره‌ها، قطعات ابتدا بارگیری شده و پس از پایان عملیات حرارتی به‌طور کامل تخلیه می‌شوند. مجموعه سخت‌افزا با بهره‌گیری از اصول طراحی صنعتی و کنترل فرآیند، خدمات تخصصی طراحی و ساخت انواع کوره صنعتی غیرمداوم را متناسب با ظرفیت، دمای کاری و اتمسفر موردنیاز هر صنعت ارائه می‌دهد. در ادامه با برخی از انواع این کوره‌ها آشنا می‌شویم.

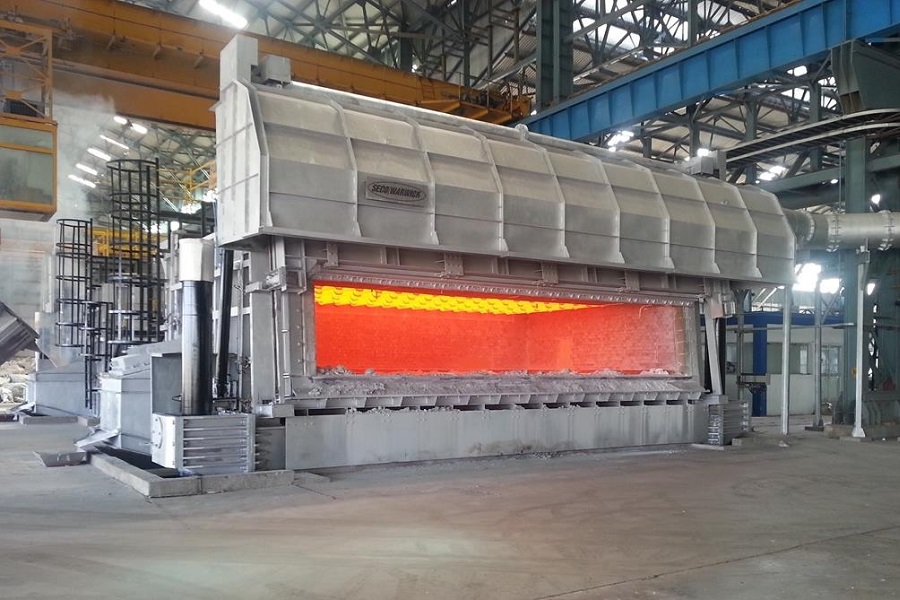

کوره شاتل واگنی (Car Bottom/Shuttle Furnaces)

کوره شاتل واگنی، که به نام کوره کف متحرک نیز شناخته می‌شود، مناسب قطعات سنگین و بزرگ با ابعاد خاص است. این کوره‌ها به‌دلیل ساختار ریلی و کف واگنی، امکان بارگذاری آسان قطعات حجیم را فراهم می‌کنند. از مهم‌ترین مزایای این کوره می‌توان به ظرفیت بالا، یکنواختی دمایی و قابلیت تنظیم اتمسفر درون کوره اشاره کرد. مجموعه سخت‌افزا در طراحی این کوره‌ها، دقت ویژه‌ای در سیستم‌های ریلی، مکانیزم درب و مدیریت افت حرارتی دارد تا ضمن بهبود راندمان، استهلاک تجهیزات و مصرف انرژی به حداقل برسد.

برخی از کاربردهای کوره شاتل واگنی عبارتند از:

• عملیات حرارتی قطعات سنگین و بزرگ
• آنیل‌کاری ورق‌ها و سازه‌های فلزی حجیم
• سخت‌کاری و تمپرینگ قالب‌ها و ابزارآلات بزرگ
• پخت سرامیک‌های صنعتی و آجرهای نسوز
• عملیات حرارتی پس از جوشکاری (PWHT) برای قطعات بزرگ
• فورجینگ (آهنگری) قطعات سنگین
• عملیات حرارتی شفت‌ها و محورهای بلند
• تنش‌زدایی قطعات با ابعاد غیر استاندارد
• پخت و خشک کردن مواد اولیه پودری

انواع کوره‌های عمودی و افقی عملیات حرارتی

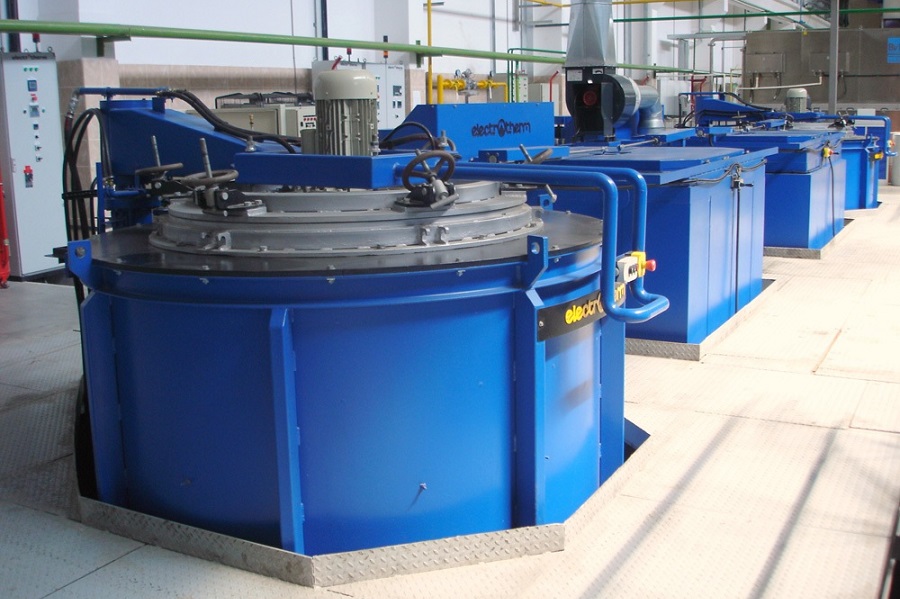

کوره‌های عمودی که با نام کوره‌های گودالی (Pit Furnaces) نیز شناخته می‌شوند، نوعی از کوره‌های صنعتی هستند که محفظه حرارتی آن‌ها به صورت عمودی طراحی شده و معمولا در گودالی در کف کارگاه نصب می‌شوند. این طراحی کوره صنعتی، امکان بارگیری قطعات بلند و سنگین را به‌صورت عمودی فراهم می‌کند که برای جلوگیری از تغییر شکل (distortion) در حین عملیات حرارتی بسیار مهم است.

از سوی دیگر، با توجه به چیدمان عمودی، یکنواختی دما در طول قطعه‌های بلند به شکل موثرتری حفظ می‌شود. این کوره‌ها معمولا با درب‌هایی از بالا بسته می‌شوند و می‌توانند از سیستم‌های گرمایشی الکتریکی یا گازی بهره ببرند و برای فرآیندهایی با اتمسفر محافظ نیز مناسب هستند.

از کاربردهای کوره‌های عمودی می‌توان به این موارد اشاره کرد:

• عملیات حرارتی شفت‌ها و میل‌لنگ‌های بلند
• سخت‌کاری و تمپرینگ ابزارهای بلند و کشیده
• آنیل‌کاری سیم، میله و نوارهای بلند
• سیکلز حرارتی قطعات موشکی و هوافضایی بلند
• کربن‌دهی یا نیتروژن‌دهی قطعات با طول زیاد

کوره‌های افقی اغلب به نام کوره‌های باکسی (Box Furnaces) نیز شناخته می‌شوند، رایج‌ترین نوع کوره‌های صنعتی هستند که محفظه حرارتی آن‌ها ب‌ صورت افقی طراحی شده است. این کوره‌ها معمولا دارای یک یا چند درب در قسمت جلو هستند که امکان بارگیری و تخلیه آسان قطعات را فراهم می‌کنند. انعطاف‌پذیری در ابعاد و قابلیت تطبیق با طیف وسیعی از فرآیندهای عملیات حرارتی، از ویژگی‌های بارز این کوره‌ها است. کوره‌های افقی می‌توانند با سیستم‌های گرمایشی الکتریکی، گازی یا سوخت مایع کار کنند.

از کاربردهای کوره افقی می‌توان به این موارد اشاره کرد:

• سخت‌کاری و تمپرینگ انواع قطعات صنعتی
• آنیل‌کاری و نرماله‌کردن فولادها
• فرآیندهای کربن‌دهی (Carburizing) و نیتروژن‌دهی (Nitriding)
• عملیات حرارتی آلیاژهای آهنی و غیرآهنی
• پخت و سینترینگ (Sintering) پودرهای فلزی

کوره‌های اتمسفر محافظ الکتریکی

کوره‌های اتمسفر محافظ الکتریکی (Controlled Atmosphere Electric Furnaces) با هدف جلوگیری از اکسیداسیون و دکربوریزاسیون سطحی قطعات در حین عملیات حرارتی طراحی می‌شوند. در این کوره‌ها، گازهایی مانند نیتروژن، آرگون یا کربن مونوکسید به‌صورت کنترل‌شده تزریق شده و محیط درون کوره به‌طور کامل پایدار می‌ماند. مجموعه سخت‌افزا در طراحی این کوره‌ها، از سیستم‌های پیشرفته پایش گاز و کنترل ایمنی بهره می‌گیرد.

برخی از کاربردهای این کوره‌ها عبارتند از:

• آنیل روشن (Bright Annealing) فولادها و آلیاژها
• لحیم‌کاری سخت (Brazing) در اتمسفر کنترل‌شده
• سخت‌کاری فولادهای ابزار و قالب‌ها بدون اکسیداسیون
• کربن‌دهی (Carburizing) و نیتروژن‌دهی (Nitriding) دقیق
• سینترینگ (Sintering) قطعات متالورژی پودر

چرا سخت‌افزا را برای طراحی کوره صنعتی انتخاب کنیم؟

طراحی کوره صنعتی توسط مجموعه سخت‌افزا با درک عمیق نیازهای کارفرما، الزامات خاص صنعت و ویژگی‌های منحصربه‌فرد محصولات مورد نظر آغاز می‌شود. این مرحله شامل تحلیل جامع نوع عملیات حرارتی مورد نیاز (مانند سخت‌کاری، آنیل‌کاری یا سینترینگ)، دمای فرآیند، اتمسفر مطلوب (مانند اتمسفر خنثی، کاهنده یا اکسیدکننده)، ابعاد و وزن دقیق قطعات و حجم تولید مورد انتظار شما است. این درک اولیه و همه‌جانبه، بنیانی برای یک طراحی موفق و سفارشی‌سازی‌شده ایجاد می‌کند.

برخی از فاکتورهای دیگر که در این مرحله مورد توجه قرار می‌گیرند، عبارتند از:

فضای موجود در سایت و محدودیت‌های ابعادی

• نوع سوخت در دسترس و ملاحظات زیست‌محیطی
• نیاز به سیستم‌های بارگیری و تخلیه مکانیزه
• بودجه تخصیص‌یافته برای پروژه
• مقررات محلی و استانداردهای صنعتی خاص
• نیاز به سیستم‌های بازیابی حرارت (Heat Recovery)

از سوی دیگر در مجموعه سخت‌افزا، ما از پیشرفته‌ترین نرم‌افزارهای طراحی به کمک کامپیوتر (CAD) و مهندسی به کمک کامپیوتر (CAE) برای شبیه‌سازی دقیق و بهینه‌سازی طراحی کوره‌های صنعتی بهره می‌بریم. این ابزارها به ما امکان می‌دهند تا قبل از شروع فرآیند ساخت، رفتار حرارتی کوره، توزیع دما در محفظه، جریان گازها و سیالات و حتی تنش‌های مکانیکی وارد بر ساختار کوره را پیش‌بینی کنیم.

این شبیه‌سازی‌ها به ما کمک می‌کنند تا بهترین چیدمان عناصر گرمایشی، ضخامت و نوع عایق‌ها و طراحی بهینه کانال‌های سیرکولاسیون هوا یا گاز را انتخاب کنیم. نتیجه این رویکرد فناورانه، ساخت کوره‌ای است که از ابتدا برای بالاترین راندمان، یکنواختی دما و دوام طراحی شده است. در ادامه با برخی از مزایای دیگر خدمات طراحی کوره صنعتی سخت‌افزار آشنا می‌شویم.

انتخاب تخصصی‌ترین مواد برای ساخت کوره صنعتی

یکی از ارکان اصلی طراحی کوره صنعتی در سخت‌افزا، انتخاب تخصصی‌ترین و باکیفیت‌ترین مواد اولیه است. عملکرد طولانی‌مدت، پایداری حرارتی و دوام کوره به‌شدت به این انتخاب‌ها بستگی دارد. ما با دانش عمیق در زمینه متریال‌های نسوز، عایق‌بندی و آلیاژهای مقاوم به حرارت، موادی را انتخاب می‌کنیم که توانایی تحمل دماهای بسیار بالا، مقاومت در برابر شوک حرارتی (Thermal Shock)، سایش و خوردگی شیمیایی ناشی از اتمسفرهای مختلف را داشته باشند. نمونه این متریال‌ها را در جدول زیر مشاهده می‌کنید.

طراحی سیستم‌های کنترل دما و زمان پیشرفته

قلب تپنده هر کوره صنعتی مدرن، سیستم کنترل دما و زمان پیشرفته آن است. در سخت‌افزا، ما این سیستم‌ها را با دقت و پیچیدگی بالا طراحی می‌کنیم تا حداکثر یکنواختی و تکرارپذیری فرآیند را تضمین کنیم. سیستم‌های کنترل ما بر پایه کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC) و رابط‌های کاربری (HMI) بصری ساخته می‌شوند. این سیستم‌ها امکان پایش دقیق دما در نقاط مختلف کوره از طریق ترموکوپل‌های با دقت بالا، کنترل دقیق سیکل‌های گرمایشی و سرمایشی و تنظیمات پیچیده اتمسفر را فراهم می‌آورند.

برخی از تجهیزات کاربردی برای کنترل دما و زمان در کوره‌های صنعتی عبارتند از:

• ترموکوپل‌ها (Thermocouples)
• کنترل‌کننده‌های دما (Temperature Controllers)
• ثبات‌کننده‌های داده (Data Loggers)
• شیرهای کنترل گاز (Gas Control Valves)
• رله‌های حالت جامد (Solid State Relays – SSR)
• سنسورهای اتمسفر (Atmosphere Sensors)

طراحی کوره صنعتی بر اساس اصول بهره‌وری انرژی

طراحی کوره‌های صنعتی بر اساس اصول بهره‌وری انرژی (Energy Efficiency) یک ضرورت در صنعت مدرن می‌باشد. در سخت‌افزا، این اصل در تمام مراحل طراحی ما ادغام شده است. ما با بهینه‌سازی ضخامت و نوع عایق‌بندی، طراحی کارآمد سیستم‌های گرمایشی (مانند استفاده از مشعل‌های راندمان بالا یا المنت‌های الکتریکی کم‌مصرف) و در صورت نیاز، گنجاندن سیستم‌های بازیافت حرارت (Heat Recovery Systems)، به حداقل رساندن اتلاف انرژی را تضمین می‌کنیم.

از طراحی تا ساخت کوره صنعتی با خدمات مجموعه سخت‌افزا

در مجموعه سخت‌افزا، فرآیند طراحی و ساخت کوره صنعتی از شناسایی نیازها و طراحی سه‌بعدی آغاز شده و تا ساخت، نصب و راه‌اندازی ادامه می‌یابد. ما در این مجموعه ضمن بهره‌گیری از دانش فنی به‌روز و تجهیزات مدرن، استانداردهای بین‌المللی را در ساخت کوره‌های صنعتی رعایت می‌کنیم و امکان سفارشی‌سازی متناسب با هر صنعت را فراهم می‌آوریم.

سوالات متداول

چرا طراحی مهندسی کوره صنعتی اهمیت دارد؟

طراحی مهندسی دقیق، عملکرد بهینه، مصرف انرژی پایین، یکنواختی دما و عمر طولانی کوره را تضمین کرده و از بروز مشکلات عملیاتی جلوگیری می‌کند.

چه اطلاعاتی برای طراحی یک کوره صنعتی مورد نیاز هستند؟

نوع فرآیند، دمای کاری، اتمسفر مورد نیاز، ابعاد و وزن قطعات، حجم تولید و فضای موجود برای ساخت، از اطلاعات ضروری هستند.

چه عواملی بر راندمان حرارتی کوره تاثیر می‌گذارند؟

طراحی صحیح عایق‌بندی، نوع و چیدمان عناصر گرمایشی، سیستم کنترل دما و طراحی مسیر گازهای احتراق بر راندمان تاثیرگذار هستند.
