در صنایع فلزی و متالورژی، دستیابی به خواص مکانیکی ایدهآل در قطعات، وابسته به انجام دقیق و کنترلشده عملیات حرارتی است. یکی از مهمترین تجهیزاتی که این دقت بالا را ممکن میسازد، کوره اتمسفر میباشد. این سامانههای پیشرفته حرارتی با ایجاد محیطی کاملا کنترلشده و عاری از اکسیژن یا دارای ترکیبات گازی مشخص، تضمین میکنند که سطح و ساختار داخلی فلزات در طول فرایند، دچار اکسیداسیون یا تغییرات ناخواسته نشود. ما در مجموعه سخت افزا خدمات طراحی و ساخت کوره اتمسفر را ارائه میدهیم.
کوره اتمسفر چیست و چرا اهمیت دارد؟
کوره اتمسفر یک واحد حرارتی تخصصی است که نه تنها دمای مورد نیاز برای عملیات حرارتی را تامین میکند، بلکه ترکیب شیمیایی فضای داخلی خود را نیز با دقت بسیار بالا کنترل مینماید. این کنترل برای جلوگیری از واکنشهای سطحی بین فلز و هوای محیط (مانند اکسیداسیون یا کربنزدایی) ضروری است.
در واقع، گازهای خنثی یا کاهنده مانند آرگون، هیدروژن یا گازهای اندوترمیک در فضای این کورهها تزریق میشوند تا محیطی با پتانسیل شیمیایی مشخص برای قطعه ایجاد کنند. این فرایند دقیق تضمینکننده کیفیت سطحی، سختی و استحکام مورد انتظار در قطعاتی است که در محیطهای حساس تولید میشوند.
انواع کوره اتمسفر از نظر ساختار
انتخاب نوع مناسب سیستم حرارتی کاملا وابسته به حجم تولید، ابعاد قطعات و نوع عملیات حرارتی مورد نظر است. این واحدها بر اساس طراحی ساختاری و نحوه جابجایی قطعات، در دستههای مختلفی قرار میگیرند که هرکدام مزایا و محدودیتهای خاص خود را دارند. در ادامه به معرفی چهار نوع پرکاربرد این تجهیزات حرارتی میپردازیم که هرکدام برای سناریوهای تولیدی خاصی بهینهسازی شدهاند و نیازمندیهای مختلف صنایع را پوشش میدهند. این تنوع امکان طراحی کوره صنعتی را بر اساس نیاز دقیق مشتری فراهم میکند.

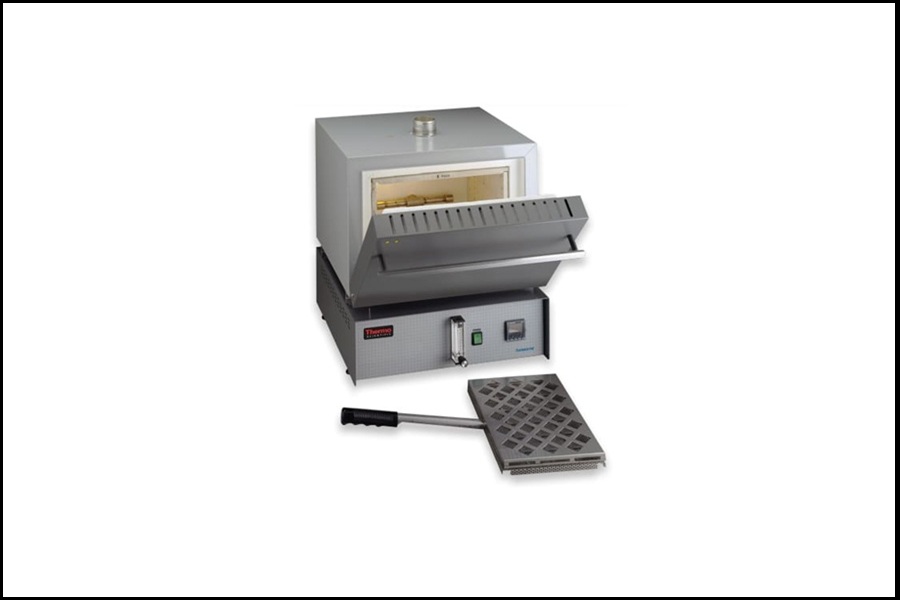

کوره جعبهای (Box Furnace)
این مدل، رایجترین نوع سیستم حرارتی دستهای (Batch) محسوب میشود و شکلی مشابه یک جعبه یا مستطیل دارد. قطعات معمولا به صورت دستی یا با استفاده از لیفتراکهای مخصوص، وارد محفظه میشوند و در دمای مورد نظر نگهداری میگردند. یکی از مزیتهای اصلی این مدل، سادگی نسبی در ساخت و راهاندازی و همچنین انعطافپذیری بالا برای انجام انواع مختلف عملیات حرارتی در حجم متوسط است. ساختار جعبهای به طراحان اجازه میدهد تا کنترل بسیار دقیقی بر اتمسفر داخلی داشته باشند و در عین حال، عملیات حرارتی را روی قطعات با اشکال نامنظم به راحتی پیادهسازی نمایند.

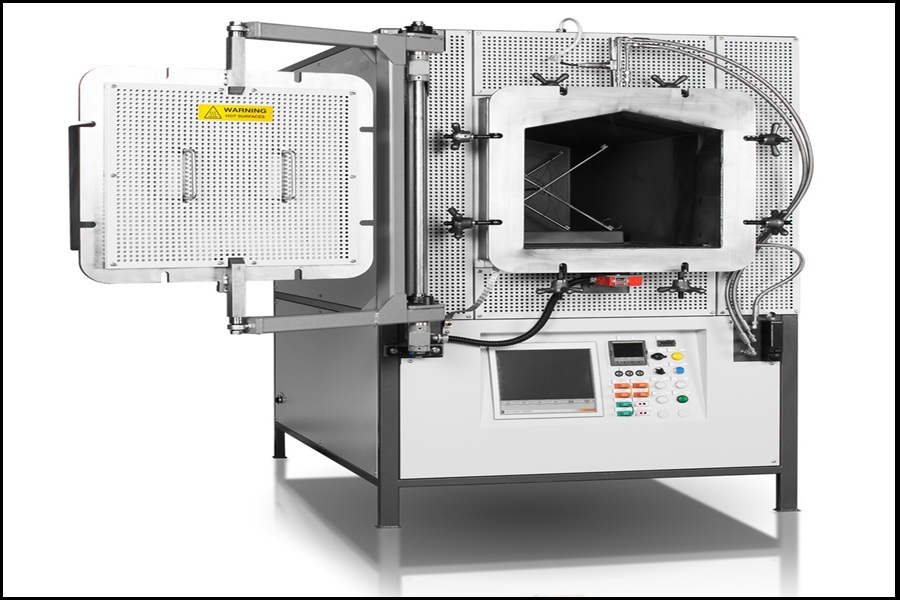

کوره واگنی (Car Bottom Furnace)
این مدل برای عملیات حرارتی قطعات بسیار بزرگ و سنگین یا دستههای حجیم مواد اولیه طراحی شده است. مشخصه اصلی آن وجود یک واگن متحرک است که قطعات بر روی آن بارگیری شده و سپس واگن به داخل محفظه اصلی هدایت میشود. این طراحی امکان بارگیری و تخلیه آسان قطعاتی با وزن چندین تن را فراهم میآورد و از این رو در صنایع ریختهگری، آهنگری و تولید قطعات سازهای سنگین کاربرد فراوان دارد. ساختار متحرک واگن، بهینهسازی فرایند را از نظر زمان و ایمنی اپراتور به دنبال دارد و جابجایی کارآمد قطعات را تضمین میکند.

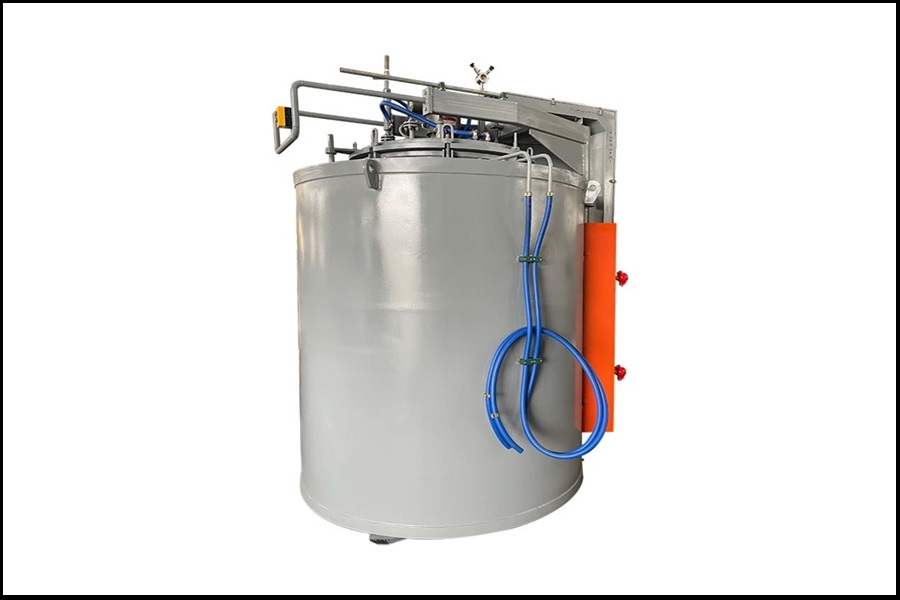

کوره چاهی (Pit Furnace)
این نوع خاص از کوره اتمسفر به صورت عمودی طراحی شده و معمولا به دلیل شکل ظاهری، به صورت چاه در زیر سطح زمین نصب میگردد. استفاده از این مدلها به ویژه برای عملیات حرارتی قطعات بلند و استوانهای شکل مانند محورها و لولههای بلند، بسیار متداول است. طراحی عمودی تضمین میکند که قطعه در طول فرایند حرارتی، کمتر در معرض خم شدن یا تغییر شکل ناشی از وزن خود قرار گیرد. سیستم کنترل اتمسفر در این کورههای چاهی امکان اجرای دقیق عملیاتی مانند کربوره کردن، نیتریده کردن یا کربنیتریده کردن را با حفظ ترکیب یکنواخت گاز در طول ارتفاع قطعه فراهم میسازد.
کوره کانوایری (Conveyor Furnace)
این نوع سیستم حرارتی، ماهیتی پیوسته و اتوماتیک دارد و برای تولیدات انبوه و با حجم بالا طراحی شده است. قطعات روی یک تسمه نقاله یا کانوایر قرار گرفته و به طور مداوم از مناطق مختلف با دمای کنترلشده عبور میکنند. این مدلها به دلیل توانایی در حفظ یکنواختی محصول و کاهش نیاز به نیروی کار مستقیم برای جابجایی، در خطوط تولید پیوسته بسیار ارزشمند هستند. مکانیزم حرکت پیوسته در این سامانهها سبب بهینهسازی زمان چرخه تولید و افزایش بهرهوری کلی فرایند میشود و امکان ردیابی دقیق هر قطعه را فراهم میآورد.
قطعات و اجزای کلیدی کوره اتمسفر
برای عملکرد صحیح یک واحد حرارتی با محیط کنترل شده، اجزای مختلفی باید با هماهنگی کامل کار کنند تا هم دمای دقیق را تأمین کنند و هم ترکیب شیمیایی گازهای داخل محفظه را حفظ نمایند. هر یک از این اجزا نقش حیاتی در حفظ پایداری سیستم و تضمین کیفیت عملیات حرارتی بر عهده دارند. اختلال در عملکرد حتی یکی از این قطعات میتواند منجر به آسیب جدی به قطعات تحت عملیات یا کاهش کارایی کلی فرایند شود. در اینجا به چهار بخش مهم در ساختار داخلی این سیستمهای پیچیده اشاره میکنیم.

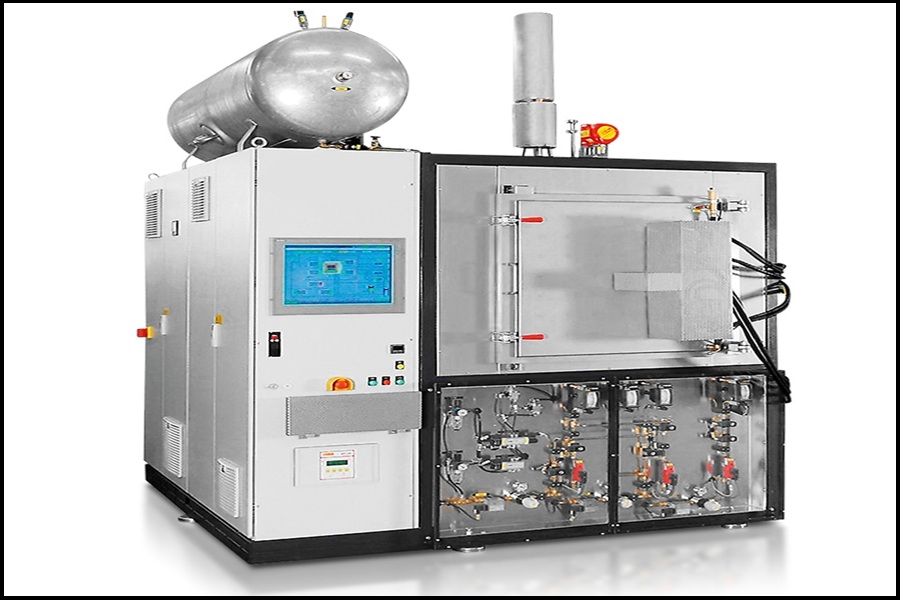

سیستم کنترل اتمسفر
این بخش حیاتیترین جزء در هر کوره اتمسفر است و وظیفه دارد جریان گازهای ورودی را تنظیم کرده و ترکیب شیمیایی فضای داخلی را بر اساس نیاز عملیات حرارتی، ثابت نگه دارد. این سیستم شامل سنسورهای پایش پتانسیل کربن، جریانسنجهای دقیق برای گازهای محافظ (مانند نیتروژن یا آرگون) و شیرهای برقی کنترلی است. دقت این سیستم به طور مستقیم بر عمق لایه سختکاری شده یا میزان خلوص سطح قطعات تاثیر میگذارد و به همین دلیل، طراحی دقیق و کالیبراسیون منظم آن برای دستیابی به نتایج مطلوب کاملا ضروری است.
بدنه و عایقبندی حرارتی
بدنه خارجی باید از مواد مقاوم در برابر حرارت ساخته شود تا بتواند دماهای بالا را بدون تغییر شکل تحمل کند و در عین حال، اتلاف انرژی را به حداقل برساند. عایقبندی داخلی نیز معمولا از الیاف سرامیکی یا آجرهای نسوز با کیفیت بالا انجام میشود. این عایقکاری نه تنها مصرف انرژی را کاهش میدهد، بلکه به حفظ یکنواختی دما در سراسر محفظه کمک میکند، که برای جلوگیری از تنشهای داخلی و تاب برداشتن قطعات در دمای بالا، امری بسیار ضروری است. کیفیت بدنه و عایق، طول عمر دستگاه را تعیین میکند.
سیستم گرمایش و انتقال حرارت
گرمایش در این واحدها میتواند از طریق المنتهای الکتریکی یا مشعلهای گازی تأمین شود. صرفنظر از منبع، سیستم باید قادر به گرم کردن قطعات تا دمای مورد نظر در سریعترین زمان ممکن و حفظ آن دما با نوسانات بسیار کم باشد. برای اطمینان از توزیع یکنواخت حرارت در فضای محفظه، به ویژه در دماهای پایینتر، گاهی از فنهای گردش هوا یا گازهای داخلی استفاده میشود. این یکنواختی دمایی برای موفقیت عملیات حرارتی، به خصوص در مورد قطعات با هندسههای پیچیده و بزرگ، بسیار حیاتی است.
تجهیزات بارگیری و تخلیه
این تجهیزات شامل سینیها، سبدها و سیستمهای مکانیکی برای جابجایی قطعات به داخل و خارج از محفظه میباشند. در سیستمهای پیوسته (مانند کانوایری)، این بخشها وظیفه دارند حرکت قطعه را بدون ایجاد وقفه در اتمسفر کنترل شده، تضمین کنند. ایمنی و سرعت در تخلیه قطعات پس از عملیات حرارتی، به ویژه در فرایندهایی که نیاز به کوئنچ سریع دارند، بسیار مهم است. طراحی این تجهیزات باید به گونهای باشد که کمترین تاثیر منفی را بر پایداری اتمسفر داخلی و کمترین تماس با هوای آزاد را داشته باشند.
کاربردهای اصلی کوره اتمسفر در صنایع فلزی
تکنولوژی اتمسفر کنترلشده در طیف وسیعی از صنایع که به قطعات فلزی با کیفیت بالا و عمر طولانی نیاز دارند، به کار میرود. این سامانهها امکان اجرای عملیات حرارتی را با دقتی فراهم میسازند که برای برآورده کردن استانداردهای سختگیرانه صنایع پیشرفته ضروری است. در واقع، بسیاری از خواص مکانیکی و مقاومتهای سطحی که امروزه از قطعات صنعتی انتظار میرود، بدون استفاده از یک کوره اتمسفر قابل حصول نیست. در اینجا چهار مورد از مهمترین کاربردهای این تجهیزات در صنایع مختلف مورد بررسی قرار میگیرد.

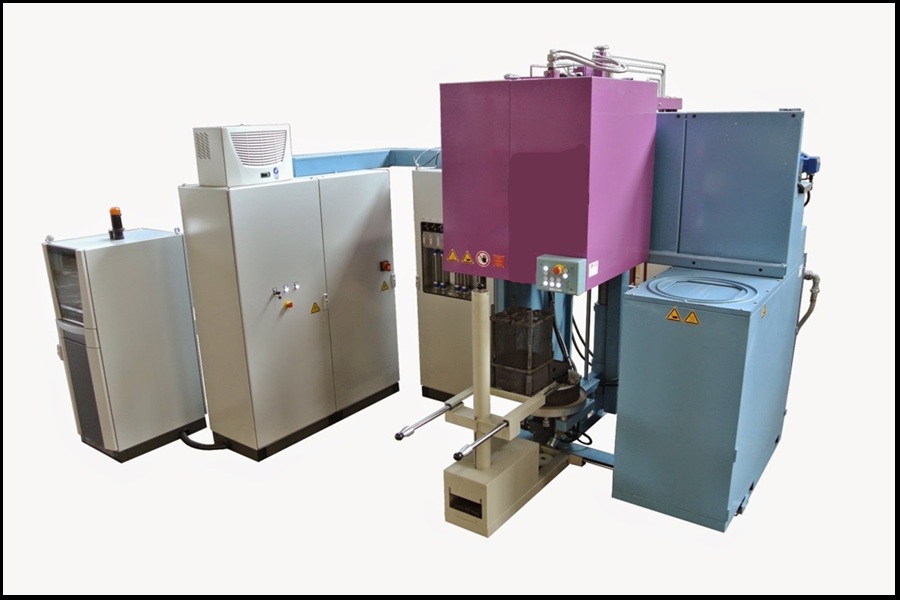

عملیات کربوره کردن و کربندهی
کربندهی (Carburizing) یکی از رایجترین فرایندهایی است که در این تجهیزات انجام میشود و هدف از آن افزایش محتوای کربن در سطح قطعات فولادی کمکربن است. این کار باعث ایجاد یک لایه سطحی بسیار سخت و مقاوم در برابر سایش میشود، در حالی که هسته قطعه نرم و چقرمه باقی میماند. کنترل پتانسیل کربن در فضای داخلی برای تنظیم دقیق عمق و میزان سختی این لایه ضروری است. قطعات خودرو، چرخدندهها و میللنگها از جمله مواردی هستند که به طور گسترده از این فرایند بهره میبرند و بهینهسازی دقیق زمان و دما در این سیستمها انجام میگردد.
عملیات نیتریده کردن (Nitriding)
این عملیات شامل نفوذ نیتروژن به سطح قطعات فولادی برای ایجاد یک لایه نیتریدی بسیار سخت است که مقاومت به سایش و خوردگی را به میزان قابل توجهی افزایش میدهد. نیتریده کردن معمولا در دماهای پایینتر نسبت به کربوره کردن انجام میشود و نیاز به کنترل دقیق اتمسفر حاوی گازهای آمونیاک دارد. مزیت اصلی این روش این است که پس از عملیات، قطعه به کوئنچ نیاز ندارد و به همین دلیل، ریسک تاببرداشتن و تغییر شکل آن بسیار کمتر است. این فرایند در ساخت کوره صنعتی با قابلیت کنترل اتمسفر آمونیاک بسیار حیاتی است.
عملیات آنیلینگ و تنشزدایی با کوره اتمسفر
آنیلینگ (Annealing) یا بازپخت، یک فرایند عملیات حرارتی است که برای نرم کردن مواد، کاهش تنشهای داخلی باقیمانده از عملیات قبلی (مانند نورد یا آهنگری) و بهبود ماشینکاری آنها به کار میرود. استفاده از یک کوره اتمسفر برای این کار، به ویژه برای مواد حساس به اکسیداسیون، امری ضروری است. اتمسفر خنثی در طول فرایند آنیلینگ از تشکیل پوستههای اکسیدی بر روی سطح قطعه جلوگیری کرده و نیاز به تمیزکاریهای بعدی را از بین میبرد. این فرایند برای تولید ورقها، لولهها و قطعاتی که نیاز به انعطافپذیری و چقرمگی بالا دارند، حیاتی است.
سختکاری و کوئنچ قطعات
هدف نهایی بسیاری از عملیات حرارتی، افزایش سختی قطعات است که معمولا با کوئنچ سریع (سرد کردن ناگهانی) پس از گرمایش انجام میشود. در این سیستمهای حرارتی، قطعات ابتدا در اتمسفر کنترلشده تا دمای آستنیته شدن گرم میشوند و سپس بدون تماس با هوای آزاد، به سرعت به محیط کوئنچ منتقل میگردند. اتمسفر محافظ تضمین میکند که در طول این انتقال حیاتی، سطح قطعه دچار هیچ گونه خوردگی یا اکسیداسیونی نشود. این فرایند تضمینکننده دستیابی به حداکثر سختی ممکن با حفظ یکپارچگی سطح قطعه است.
مزایای استفاده از تجهیزات حرارتی با اتمسفر کنترلشده
استفاده از سیستمهای حرارتی دارای اتمسفر کنترلشده، مجموعهای از مزایای فنی و اقتصادی را به همراه دارد که کیفیت محصولات نهایی و کارایی فرایندهای تولید را ارتقا میبخشد. این سیستمها به دلیل قابلیتهای منحصر به فرد خود در کنترل محیط واکنش، نقشی کلیدی در تولید قطعات با عمر طولانیتر و عملکرد بهتر ایفا میکنند. سرمایهگذاری در این فناوریها، هرچند ممکن است در ابتدا پرهزینه به نظر برسد، اما در بلندمدت منجر به کاهش ضایعات تولید و بهبود اعتبار محصول خواهد شد. این مزایا نه تنها فنی، بلکه از جنبههای مختلف اقتصادی و کیفی نیز حائز اهمیتاند.
مهمترین مزایای استفاده از این واحدها:
- کنترل دقیق شیمی سطح قطعه
- حفظ ظاهر فلزات و جلوگیری از اکسیداسیون
- تکرارپذیری بالای نتایج در بچهای متوالی
- کاهش عملیات ثانویه و هزینههای تولید

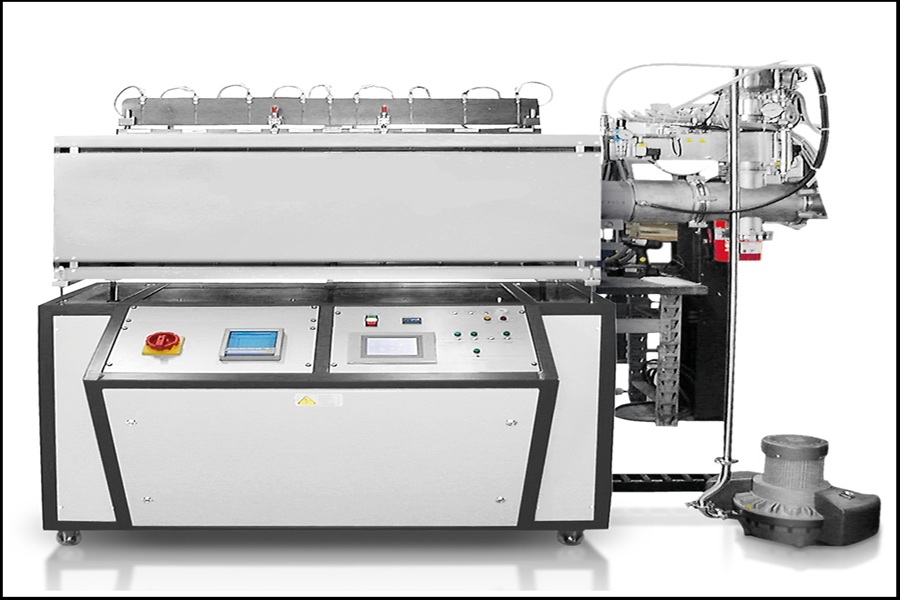

چالشهای راهاندازی و نگهداری کوره اتمسفر
با وجود مزایای فراوان، استفاده از کوره اتمسفر بدون چالش نیست و نیازمند توجه به برخی ملاحظات فنی و عملیاتی است. این سیستمها به دلیل پیچیدگی ذاتی در مدیریت گازها و کنترلهای دقیق، نیازمند نگهداری و دانش فنی بالاتری نسبت به سیستمهای حرارتی ساده هستند. نادیده گرفتن این چالشها میتواند منجر به هزینههای عملیاتی ناخواسته یا به خطر افتادن ایمنی محیط کار شود و لازم است برنامهریزی دقیقی برای مدیریت این موارد انجام گیرد. این ملاحظات باید در مرحله برنامهریزی و طراحی خطوط تولید به خوبی مد نظر قرار گیرند.

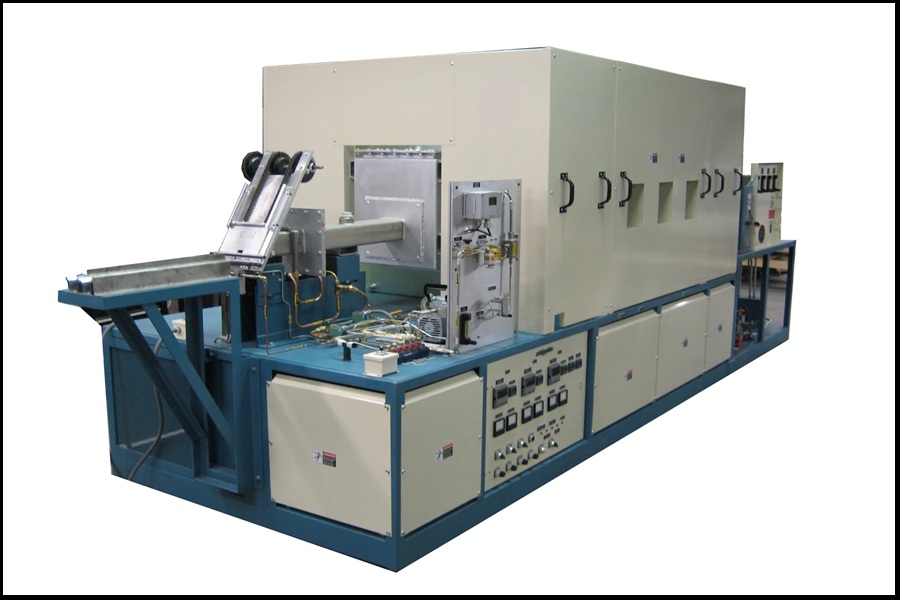

چالشهای کلیدی سیستمهای حرارتی با اتمسفر کنترلشده:
- نیاز به سرمایهگذاری اولیه قابل توجه
- افزایش هزینههای عملیاتی به دلیل مصرف گازهای محافظ
- پیچیدگی بیشتر در نگهداری و عیبیابی سیستم
- الزامات ایمنی سختگیرانه برای مدیریت گازها
طراحی و اجرای کوره اتمسفر با خدمات سخت افزا
کوره اتمسفر تجهیزی ضروری برای تولید قطعات فلزی با کیفیت و مقاومت بالا میباشد. توانایی این سیستمها در کنترل محیط عملیات حرارتی، آنها را به ابزارهایی بیبدیل در صنایع خودروسازی، نفت و گاز و ابزارسازی تبدیل کرده است. همچنین دستیابی به پارامترهای حرارتی و اتمسفری بهینه، به دانش عمیق در متالورژی و مهندسی سیستمهای حرارتی نیاز دارد تا بتوان از ظرفیتهای این فناوری نهایت بهره را برد.
اگر به دنبال ارتقا کیفیت محصولات خود و دستیابی به بالاترین استانداردها در عملیات حرارتی هستید، مجموعه سخت افزا به عنوان مرجع تخصصی، آماده همکاری است. ما با بهرهگیری از کادر متخصص و دانش روز، خدمات طراحی و اجرای کوره صنعتی بر اساس نیازهای منحصر به فرد فرآیندهای صنعتی شما با اتمسفر کنترل شده را ارائه میدهیم.
سوالات متداول
آیا هر نوع کوره اتمسفری برای کربوره کردن مناسب است؟
خیر، برای کربوره کردن موفق به سیستمی با قابلیت کنترل پتانسیل کربن بالا نیاز داریم که اغلب در مدلهای جعبهای و چاهی پیشرفته موجود است.
آیا استفاده از گازهای محافظ در کوره اتمسفرخطرناک است؟
بله، به دلیل استفاده از گازهای آتشزا (مانند هیدروژن) یا سمی (مانند آمونیاک)، رعایت دقیق دستورالعملهای ایمنی و تهویه مناسب ضروری است.
طول عمر یک کوره اتمسفر چقدر است؟
طول عمر این تجهیزات با نگهداری منظم و استفاده از مواد نسوز باکیفیت بالا، میتواند تا چندین دهه باشد.
