کوره تونلی به عنوان یکی از پیشرفته‌ترین و کارآمدترین سیستم‌های حرارتی پیوسته در صنعت شناخته می‌شود. این دستگاه نقشی تعیین‌کننده در تولید انبوه مواد مختلف ایفا می‌کند. استفاده از این تکنولوژی پیشرفته به کارخانه‌ها اجازه می‌دهد تا به بالاترین کیفیت تولید و بیشترین بهره‌وری دست پیدا کنند. در این مقاله به صورت عمیق به نحوه عملکرد و ویژگی‌های اصلی کوره تونلی خواهیم پرداخت تا اهمیت آن در صنایع گوناگون آشکار شود. این سیستم‌های بزرگ حرارتی، ستون فقرات تولید در صنایع سرامیک، فلزات، و مصالح ساختمانی هستند و در کنار سایر تجهیزات، یک خط تولید منظم را تشکیل می‌دهند.
کوره تونلی چیست و چگونه کار می‌کند؟

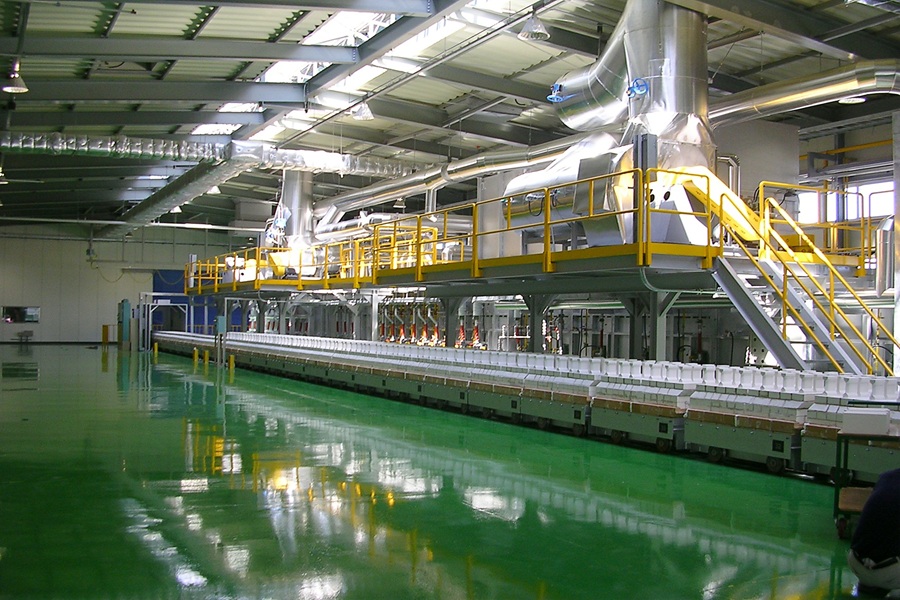

کوره تونلی در واقع یک ساختار طویل و معمولا افقی است که مواد خام یا قطعات نیمه‌ساخته به صورت پیوسته از یک انتها وارد و پس از عبور از مناطق حرارتی مختلف، از انتهای دیگر خارج می‌شوند. عملکرد این تجهیزات بر مبنای حرکت کنترل‌شده مواد بر روی واگن‌ها یا تسمه‌های نقاله صورت می‌گیرد که در طول تونل با سرعت مشخصی حرکت می‌کنند. این فرآیند پیوسته باعث می‌شود تا دما در هر نقطه از طول این دستگاه حرارتی ثابت بماند و محصول در زمان مشخص به دمای مورد نظر برسد. این ثبات در دما و زمان، کلید اصلی یکنواختی محصول نهایی است.
انواع کوره تونلی در صنعت
تقسیم‌بندی کوره‌های تونلی می‌تواند بر اساس جهت حرکت محصول و جریان گازهای داغ در داخل تونل نیز صورت گیرد. این تقسیم‌بندی تاثیر مستقیمی بر الگوی گرمایش و سرمایش محصول می‌گذارد و در نتیجه برای به دست آوردن خواص نهایی مطلوب در مواد، اهمیت ویژه‌ای دارد. بر همین اساس، در این بخش به چهار نوع اصلی این سیستم‌ها خواهیم پرداخت تا دید جامعی از مدل‌های عملکردی آن‌ها داشته باشید و تفاوت‌های اصلی این دستگاه‌ها مشخص شود.
واگن و حمل و نقل ثابت

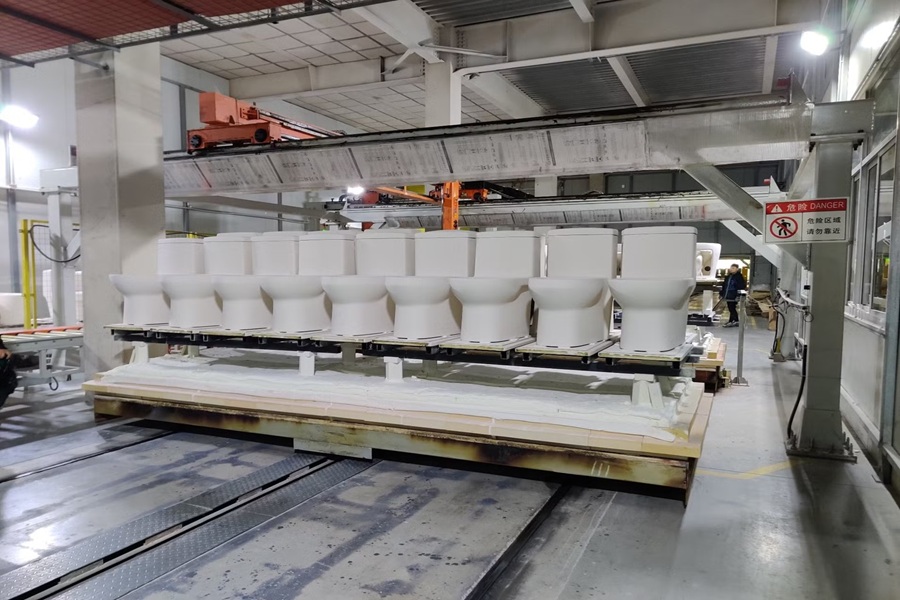

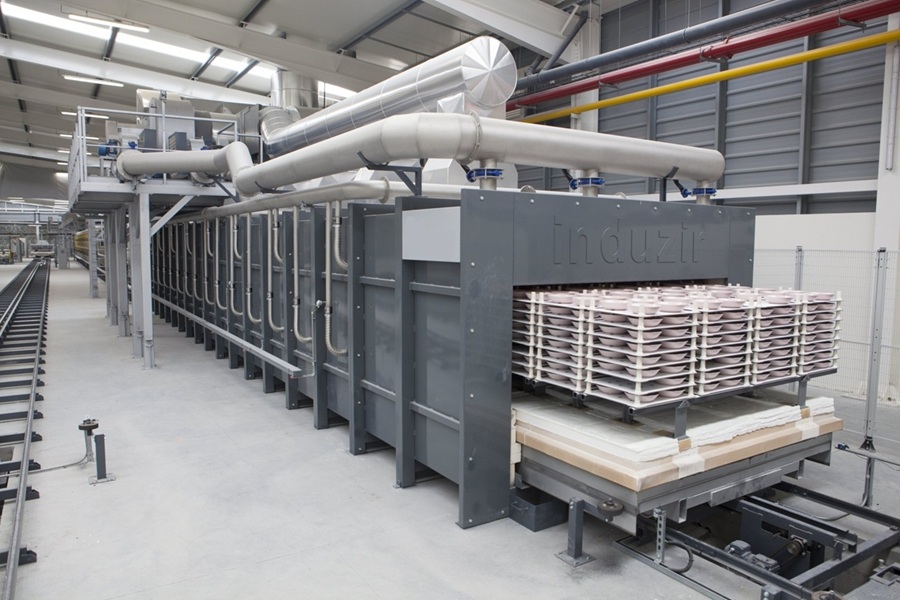

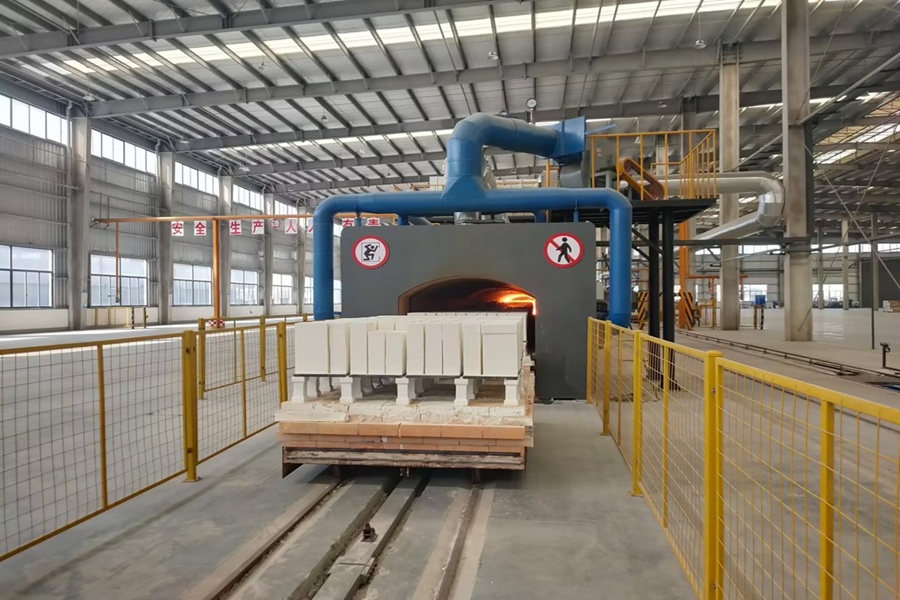

در این نوع رایج از کوره تونلی، محصولات بر روی واگن‌های سنگین و مقاوم به حرارت چیده می‌شوند و به صورت متناوب توسط سیستم‌های مکانیکی و هیدرولیکی به جلو رانده می‌شوند. واگن‌ها به گونه‌ای طراحی شده‌اند که عایق‌بندی و نسوزکاری لازم برای حفاظت از بدنه و زیرساخت را فراهم می‌آورند. این واگن‌ها پس از خروج از تونل تخلیه شده و برای بارگیری مجدد به ابتدای خط باز می‌گردند.
این مکانیزم برای موادی که نیاز به زمان پخت طولانی و دمای بسیار بالا دارند، ایده‌آل است. حرکت آهسته و کنترل‌شده واگن‌ها تضمین می‌کند که محصول به آرامی گرم و خنک شده و از ایجاد شوک حرارتی در ساختار ماده جلوگیری می‌شود.
بستر متحرک
سیستم با بستر متحرک یا تسمه نقاله، از یک نوار نقاله مقاوم به حرارت برای حمل محصولات استفاده می‌کند که در طول تونل حرکت می‌کند. این نوع ساختار برای فرآیندهایی که نیاز به سرعت بالاتر و دمای پایین‌تری دارند و محصولات سبک‌تر هستند، مناسب‌تر است. حرکت تسمه به صورت پیوسته و یکنواخت بوده و امکان تنظیم دقیق سرعت را برای کنترل زمان فرآیند فراهم می‌سازد. این طراحی به دلیل کاهش نیاز به واگن‌های سنگین و سازوکارهای رانش پیچیده، می‌تواند هزینه‌های تعمیر و نگهداری را به میزان قابل توجهی کاهش دهد. این سیستم به دلیل انعطاف‌پذیری بالا، در بسیاری از فرآیندهای صنعتی کاربرد دارد و کارایی آن بسیار مطلوب است.
سیستم حرارتی متوالی
درسیستم‌های حرارتی متوالی جریان گازهای داغ که حرارت اصلی را تامین می‌کنند، در خلاف جهت حرکت محصول از درون تونل عبور می‌کند. به این معنی که محصول از منطقه پیش‌گرمایش (که نسبتا خنک است) وارد شده و در طول مسیر به سمت منطقه‌ای می‌رود که گازهای بسیار داغ خروجی از منطقه پخت را در خود دارد. این جریان مخالف باعث می‌شود که تبادل حرارت به صورت بهینه و تدریجی صورت پذیرد. این مدل راندمان حرارتی بسیار بالایی دارد. این نوع تنظیم جریان حرارتی، بیشترین صرفه‌جویی را در مصرف سوخت به همراه دارد و اقتصادی است.
جریان موازی
در ساختار جریان موازی، محصول و گازهای داغ هر دو از یک سمت وارد تونل می‌شوند و هم‌جهت با یکدیگر به سمت انتهای خروجی حرکت می‌کنند. در این حالت، گازهای داغ به سرعت دمای محصول را بالا می‌برند و نرخ گرمایش سریع‌تری نسبت به نوع متوالی به دست می‌آید. این طراحی برای فرآوری موادی که نیاز به شوک حرارتی سریع در ابتدای فرآیند دارند، مناسب است. اگرچه راندمان حرارتی در این مدل ممکن است اندکی پایین‌تر از مدل متوالی باشد، اما کنترل دما در مناطق پخت و سرمایش نهایی ساده‌تر است.
اجزای کلیدی کوره‌های تونلی
هر کوره تونلی پیشرفته از بخش‌های مختلفی تشکیل شده است که هر یک وظیفه حیاتی در فرآیند حرارتی پیوسته بر عهده دارند. شناخت این اجزا برای هر فردی که در زمینه طراحی کوره صنعتی فعالیت می‌کند، ضروری است تا بتواند بهترین عملکرد را از سیستم استخراج کند. در این قسمت به چهار مولفه اصلی خواهیم پرداخت که عملکرد کلی و راندمان حرارتی این سیستم‌ها را تعریف و تضمین می‌کنند.
مناطق حرارتی
طول کوره تونلی به صورت منطقه‌ای تقسیم می‌شود و شامل بخش‌های پیش‌گرمایش، پخت (حداکثر دما) و سرمایش است. این تقسیم‌بندی امکان کنترل دقیق منحنی دمایی محصول را در طول فرآیند فراهم می‌آورد. در منطقه پیش‌گرمایش، دمای محصول به آرامی بالا می‌رود تا از ترک خوردن و آسیب دیدن ساختار آن جلوگیری شود. منطقه پخت جایی است که بالاترین دما اعمال می‌شود و تغییرات فیزیکی و شیمیایی اصلی در محصول رخ می‌دهد. مدیریت این مناطق تضمین‌کننده کیفیت و خواص نهایی محصول است و باید مهندسی دقیق داشته باشد.
سیستم انتقال محصول
سیستم انتقال وظیفه حرکت دادن محصول از ابتدا تا انتهای دستگاه را بر عهده دارد و باید بتواند در شرایط دمایی شدید به صورت مطمئن و بدون توقف کار کند. این سیستم شامل واگن‌ها، چرخ‌ها، ریل‌ها، و مکانیزم‌های رانش (هیدرولیک یا مکانیک) یا تسمه‌های نقاله مقاوم به حرارت است. دقت در سرعت حرکت سیستم انتقال بسیار مهم است، زیرا سرعت، تعیین‌کننده زمان ماند محصول در هر منطقه حرارتی است. طراحی و انتخاب مواد مقاوم برای این بخش باید با توجه به حداکثر دمای کارکرد و وزن محصولات انجام گیرد تا دوام و پایداری آن در طولانی مدت حفظ شود.
سیستم کنترل دما و اتمسفر
سیستم کنترل دقیق دما و اتمسفر داخلی از سنسورهای حرارتی، مشعل‌ها، شیرهای کنترل سوخت و هوا، و یک پنل کنترل مرکزی تشکیل شده است. پایداری دمایی باید در تمام نقاط تونل تضمین شود تا محصولات به صورت یکنواخت فرآوری شوند. در مواردی که فرآیند عملیات حرارتی در خلاء یا تحت یک گاز محافظ انجام می‌گیرد، سیستم کنترل اتمسفر نیز باید با دقت بسیار بالا عمل کند.
نسوزکاری و عایق‌بندی پیشرفته

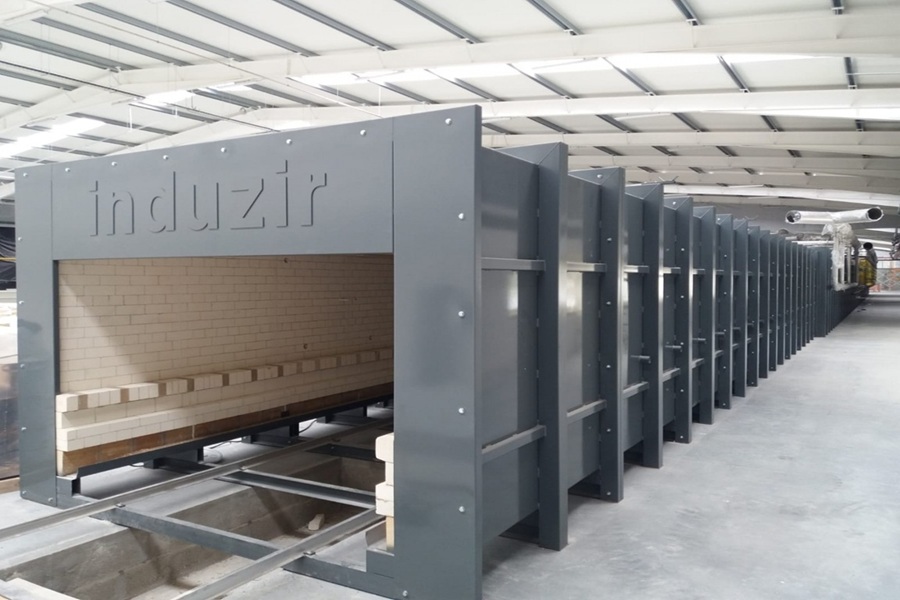

بدنه داخلی کوره تونلی باید با مواد نسوز پیشرفته پوشانده شود تا در برابر دماهای بسیار بالا و شوک‌های حرارتی مقاومت کند. همچنین عایق‌بندی خارجی برای جلوگیری از اتلاف حرارت و کاهش مصرف انرژی ضروری است. مواد نسوز مورد استفاده باید با فرآیند و دمای کارکرد سازگار باشند. یک عایق‌بندی خوب نه تنها هزینه‌های عملیاتی را کاهش می‌دهد، بلکه دمای سطح خارجی سیستم حرارتی را نیز در محدوده‌ای ایمن نگه می‌دارد. بخش نسوزکاری نیازمند ساخت کوره صنعتی با دقت و مهارت بالا است تا درزها به طور کامل پوشانده شده و نشت گازهای داغ به حداقل برسد.
کاربردها و صنایع اصلی کوره‌های تونلی
تنوع ساختار و قابلیت کنترل دقیق فرآیند حرارتی باعث شده است که کوره تونلی در گستره وسیعی از صنایع مورد استفاده قرار گیرد. این سیستم‌ها برای هر صنعتی که به تولید انبوه و فرآیند حرارتی پیوسته نیاز دارد، یک انتخاب عالی محسوب می‌شوند. در ادامه چهار مورد از مهم‌ترین صنایعی که به صورت مستقیم از قابلیت‌های این تجهیزات استفاده می‌کنند، به اختصار معرفی می‌شوند تا اهمیت استراتژیک آن‌ها در تولید نمایان شود.
صنعت سرامیک و کاشی

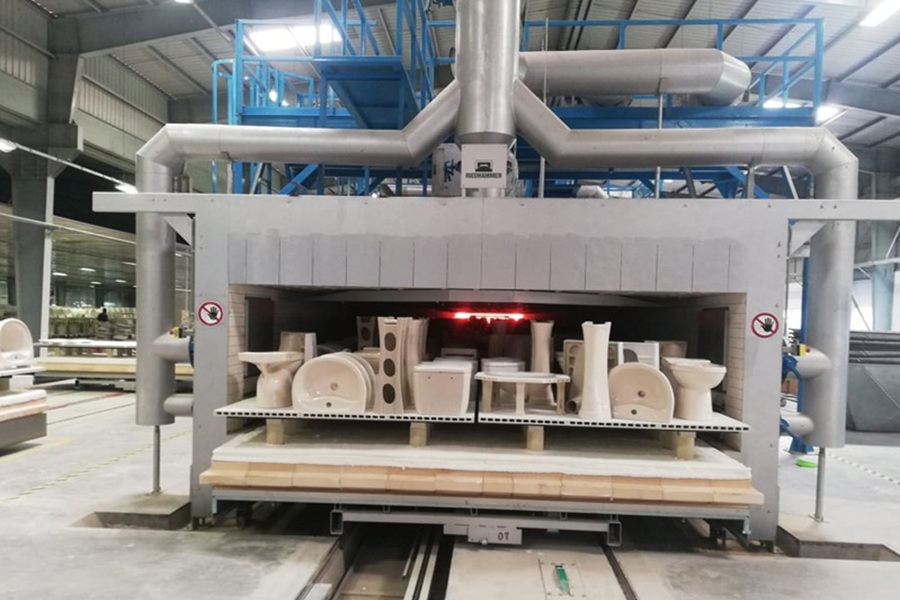

یکی از اصلی‌ترین کاربردهای کوره تونلی در پخت کاشی‌های کف و دیوار، ظروف چینی و سایر محصولات سرامیکی است. حجم تولید در این صنعت بسیار بالا است و کیفیت نهایی محصول (مانند جذب آب، مقاومت و رنگ) به شدت به دقت فرآیند حرارتی وابسته است. این دستگاه به صنعتگران امکان می‌دهد تا با سرعت بالا، محصولاتی با ابعاد و خواص یکنواخت تولید کنند.
متالورژی پودر
در متالورژی پودر، فرآیندهایی مانند زینترینگ (Sintering) یا تف‌جوشی که در آن پودرهای فلزی تحت دما و اتمسفر کنترل‌شده به هم چسبانده می‌شوند، از اهمیت بالایی برخوردار هستند. کوره تونلی برای این فرآیندها ایده‌آل است؛ زیرا می‌تواند محیطی با اتمسفر محافظ (مانند هیدروژن یا نیتروژن) ایجاد کند تا از اکسیداسیون مواد جلوگیری شود. این کنترل دقیق بر اتمسفر و دما، تضمین می‌کند که قطعات نهایی پودری، خواص مکانیکی و فیزیکی مطلوب را به دست آورند.
عملیات حرارتی قطعات فلزی
در صنعت خودروسازی و تولید قطعات ماشین‌آلات، عملیات حرارتی برای بهبود خواص مکانیکی مانند سختی، استحکام، و مقاومت به سایش بسیار مهم است. کوره تونلی پیوسته برای فرآیندهایی نظیر تمپرینگ (Tempering) یا کربن‌دهی (Carburizing) در حجم‌های بالا به کار می‌رود. حرکت پیوسته قطعات از میان تونل، تضمین می‌کند که هر قطعه به طور یکسان حرارت ببیند و خواص یکنواختی در تمام تولیدات به دست آید. این فرآیند برای حفظ استانداردهای کیفی در صنعت فلزات حیاتی است.
فرآوری مواد نسوز و کانی‌ها

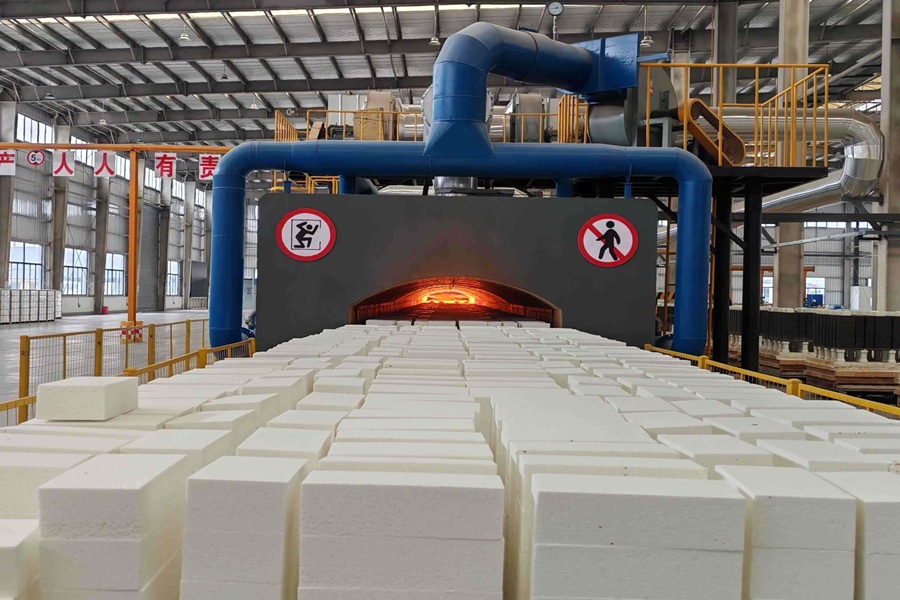

تولید آجرهای نسوز، مواد عایق حرارتی و فرآوری برخی کانی‌ها که نیاز به دماهای بسیار بالا و زمان طولانی دارند، یکی دیگر از حوزه‌های مهم کاربرد کوره تونلی است. مقاومت بالای ساختار این دستگاه‌ها در برابر دماهای شدید، امکان پخت مواد نسوز را در شرایط سخت فراهم می‌کند. به دلیل نیاز به مقادیر بسیار زیاد مواد نسوز در صنایع فولاد و شیشه، فرآیند پیوسته این سیستم ضروری است. این سیستم به دلیل پایداری و ظرفیت بالای خود، می‌تواند نیازهای بازار بزرگ مواد اولیه را به راحتی تامین کند.
مزایای اصلی کوره تونلی برای تولید
استفاده از سیستم‌های کوره تونلی در فرآیندهای تولید، مزایای رقابتی قابل توجهی را برای شرکت‌ها به ارمغان می‌آورد. این مزایا نه تنها بر کیفیت محصول نهایی تأثیر می‌گذارند، بلکه بهبودهای چشمگیری در اقتصاد عملیاتی و راندمان کارخانه ایجاد می‌کنند. پیوستگی فرآیند در این سیستم باعث می‌شود تا تلفات ناشی از خاموش و روشن کردن‌های مکرر به صفر برسد و تولید با حداکثر ظرفیت ممکن ادامه یابد. این بهره‌وری بالا، نقطه قوت اصلی این سیستم است. همچنین امکان استفاده از حرارت بازیافتی از منطقه سرمایش در منطقه پیش‌گرمایش، باعث کاهش مصرف سوخت می‌شود و در بلندمدت بسیار سودآور است.
مزایای اصلی این دستگاه پیشرفته به شرح زیر است:
- کاهش مصرف انرژی: به دلیل فرآیند پیوسته و بهره‌گیری از تکنیک‌های بازیابی حرارت
- کیفیت یکنواخت: حرکت ثابت و کنترل دقیق دما، محصولی یکدست را تضمین می‌کند
- افزایش ظرفیت: قابلیت تولید انبوه و مداوم بدون نیاز به توقف‌های طولانی
- کاهش هزینه‌های نیروی کار: به دلیل اتوماسیون بالا در بارگیری و تخلیه
چالش‌های راه‌اندازی کوره تونلی
با وجود تمام مزایای اشاره شده، راه‌اندازی و نگهداری کوره تونلی با چالش‌هایی همراه است که باید پیش از هرگونه تصمیم‌گیری سرمایه‌گذاری مورد توجه قرار گیرند. این دستگاه‌ها پیچیدگی فنی بالایی دارند و نیاز به طراحی و مهندسی بسیار دقیق و همچنین نیروی متخصص برای نگهداری دارند. هرگونه اشتباه در طراحی یا اجرا می‌تواند منجر به کاهش راندمان یا توقف طولانی مدت در خط تولید شود. بنابراین، انتخاب یک تیم متخصص برای طراحی و اجرا، امری حیاتی است و باید با دقت انجام پذیرد. هزینه اولیه برای تهیه و نصب این تجهیزات بسیار بالا است.
برخی از معایب و چالش‌های کلیدی این سیستم‌ها عبارتند از:
- هزینه اولیه سنگین: سرمایه‌گذاری اولیه بسیار زیاد برای خرید و نصب تجهیزات
- عدم انعطاف‌پذیری: تغییر سریع در منحنی دمایی یا نوع محصول می‌تواند بسیار دشوار باشد
- نیاز به فضای زیاد: ابعاد بزرگ فضای فیزیکی قابل توجهی را در کارخانه اشغال می‌کند
- تعمیر و نگهداری تخصصی: نیاز به تیم‌های ماهر و باتجربه برای تعمیرات پیچیده
سخت‌افزا؛ مرجع تخصصی طراحی و اجرای سیستم‌های کوره تونلی
کوره تونلی قلب تپنده بسیاری از صنایع است که به دنبال تولید انبوه و باکیفیت هستند. پیچیدگی‌های فنی در بخش‌هایی مانند نسوزکاری و سیستم‌های کنترل اتمسفر نشان می‌دهد که این تجهیزات فراتر از یک ساختار ساده حرارتی هستند و نیاز به تخصص عمیق دارند. بنابراین، درک جامع از این فناوری کلید موفقیت در تولید صنعتی در مقیاس بزرگ خواهد بود.
اگر در صنعت خود به دنبال راه‌اندازی یا بهینه‌سازی سیستم‌های حرارتی هستید، مجموعه سخت افزا با تکیه بر کادر متخصص و دانش فنی روز، مرجع تخصصی شما در این مسیر است. ما خدمات جامعی از مشاوره اولیه، طراحی و ساخت متناسب با نیازهای دقیق شما ارائه می‌دهیم. با ما تماس بگیرید و آینده تولید خود را با بهره‌گیری از راهکارهای پیشرفته و تضمین‌شده سخت افزا، متحول کنید.
سوالات متداول
طول عمر مفید کوره تونلی چقدر است؟
با نگهداری و تعمیرات دوره‌ای مناسب، عمر مفید این تجهیزات می‌تواند به بیش از ۲۰ تا ۳۰ سال برسد.
چه نوع سوختی برای کوره تونلی استفاده می‌شود؟
اغلب از گاز طبیعی یا گازوئیل استفاده می‌شود؛ اما مدل‌های جدید الکتریکی نیز برای کنترل دقیق‌تر دما رایج هستند.
آیا می‌توان کوره تونلی را برای محصولات مختلف استفاده کرد؟
بله، اما تغییر فرآیند به دلیل ثابت بودن مناطق حرارتی، زمان‌بر و نسبتا پیچیده است.
